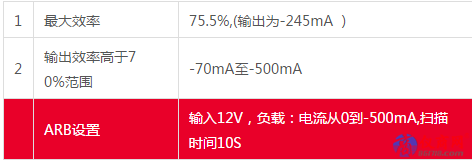

要降低的NB-IoT產品的功耗，需要在產品設計過程中選擇低功耗的器件。電源是整個產品的動力，因此，選擇效率高、性能符合產品功耗特性的DC/DC模塊是非常重要的。接下來，我們一起看看N6705實測某DC-DC模塊從靜態、空耗、開/關時間、負載效應、源效應、效率分布曲線以及紋波抑制比等參數測試的結果。

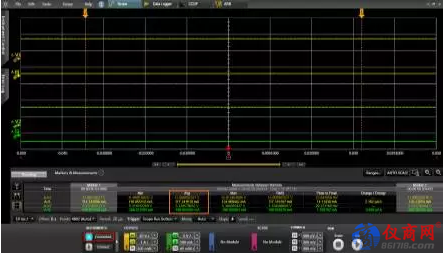

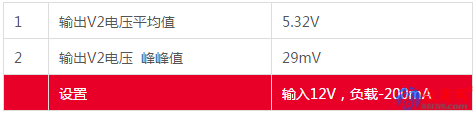

DC-DC靜態輸出性能

測試描述：輸入12V正常工作電壓，測試輸出電壓大小。

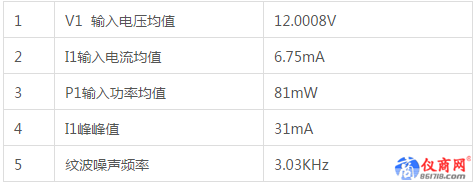

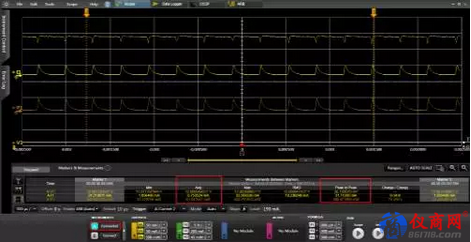

DC-DC 空耗

測試描述：輸出端未連接任何負載的情況下，測試輸入端的電壓和功率。

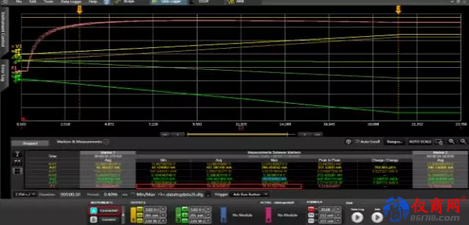

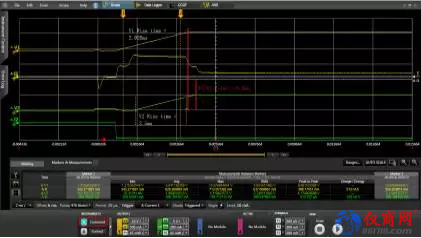

DC-DC 開機參數

測試描述：測試輸入電壓上電時的浪涌電流及輸入，輸出電壓上升時間和時延。

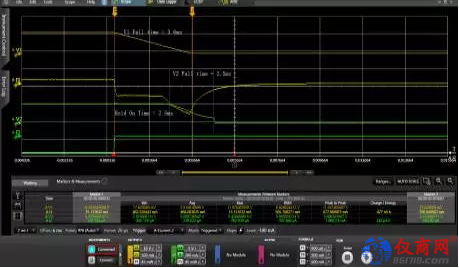

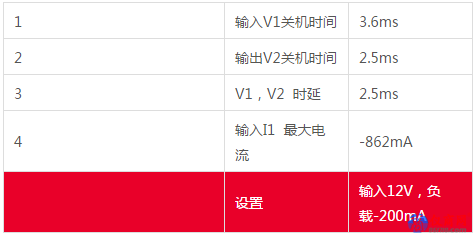

DC-DC 關機參數

測試描述：測試關機時輸入端浪涌電流及輸入、輸出電壓下降時間和時延。

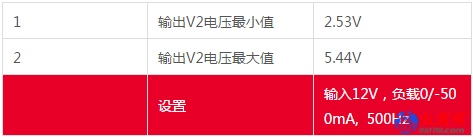

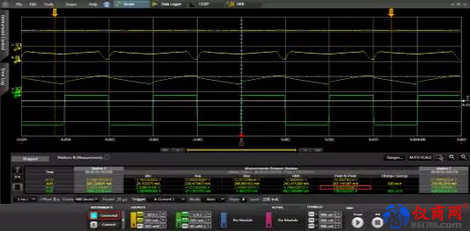

DC-DC 負載效應

測試描述：輸出負載變化時，測試輸出電壓波動和穩定性。

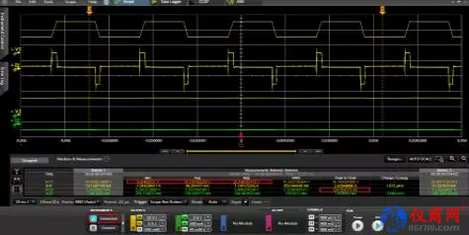

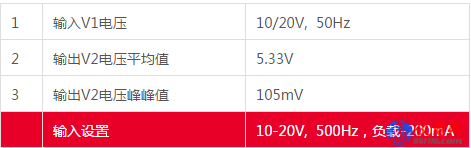

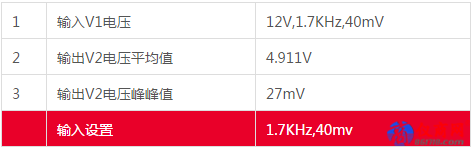

DC-DC 源效應

測試描述：輸入電壓變化時，測試輸出電壓波動和穩定性。
