互感器是供電系統的重要設備，其故障最初都伴隨著局部或整體的溫度異常，紅外熱像儀可簡便、安全、實時、直觀地檢測和診斷設備故障，確保設備安全和長期運行。

電流互感器過熱一般有以下原因

1、電流互感器

1)電流互感器一次側導電回路不良引起的局部發熱;

2)電流互感器整體介質損耗上升引起的溫度整體上升;

3)電流互感器套管缺油引 起的溫度分布異常。

2、電壓互感器

1)存在局部缺陷、受潮或老化，使介質損耗增加或局部放電;

2)由鐵芯損耗引起，隨著電壓等級的升高，絕緣的介質損耗嚴重。

互感器熱缺陷的特征描述

外部接線板發熱是電流互感器最常見的熱故障。這種情況下，由于銹蝕、壓接不緊密等原因?qū)е码娏骰ジ衅饕淮卫@組外部接線板的接觸電阻升高。熱像儀應用時表現出來的具體熱特征是：

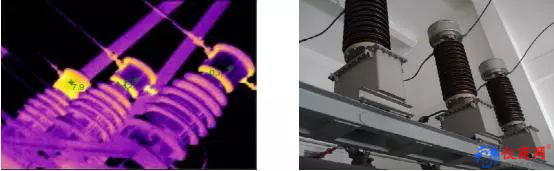

1、電流互感器上部接線板與外部導線的連接部位溫度明顯升高(如下圖所示)。

2、變比連接板過熱也是電流互感器常見的一種典型故障。這種情況下，導致異常發熱的主要原因是由于接線板上的零部件發生銹蝕、松脫等現象從而導致電阻升高。表現出來的的具體熱特征是變比連接板局部過熱(如上圖所示)。

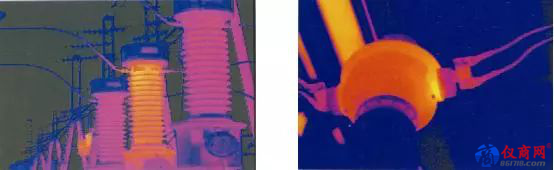

3、電流互感器內部一次繞組接線松動、一次繞組接線方式選擇有誤或者一次繞組變換連接板連接有誤也會引起設備異常發熱。但是這類情況較前兩種故障發生的概率小。表現出來的熱特征是電流互感器一次繞組外殼整體發熱。用肉眼觀察故障相互感器的油窗可以發現油面升高，金屬膨脹器頂蓋有時也會變形。(見下圖)
