模塊電源廣泛用于交換設備、接入設備、移動通訊、微波通訊以及光傳輸、路由器等通信領域和汽車電子、航空航天以及生活的各方各面。為了保證模塊電源的安全可靠性能，電源模塊離不開完整的測試。AC-DC、DC-DC電源模塊的完整測試往往包括開機時間、關機時間、上升時間、下降時間的測試。測試系統，如艾德克斯ITS9500電源測試系統可以完整高效的進行測試。如果不使用測試系統，如何使用直流電源+直流電子負載的方式簡單測試DC-DC電源模塊的開、關機時間和上升、下降時間呢？

艾德克斯IT85150/IT85300系列電子負載，提供創新的時間量測功能，可以方便快捷地實現電源開機時間與上升時間的測試，在電源行業有非常廣泛的應用。

電源開機時間的測試

開機時間（Turn On Time）：輸入電壓開始供電給電源時到電源輸出的電壓達到要求電壓值Va時的時間，如上圖所示。

測試方法：

（1）啟動測試：選擇啟動測試觸發源為外部觸發，可選用我司IT6500C/D系列直流電源或IT7600系列交流電源作為待測電源的DC/AC輸入，并通過模擬量接口提供同步信號給負載，當負載接收到TRI信號時，開始測試；

（2）結束測試：選擇結束測試觸發源為電平觸發方式，觸發電平設定為Va，當待測電源輸出電壓達到Va時，停止測試；

（3）負載計算出兩個觸發信號之間的時間差，即為待測電源的開機時間。

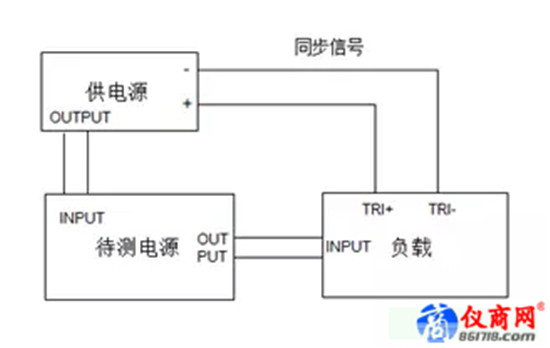

① 測試圖

② IT6500C/D模擬量接口

其中6腳可輸出同步信號，當電源輸出On時，該引腳輸出高電平；當電源輸出Off時，該引腳輸出為低電平；可用于其他設備On/Off同步控制，驅動能力為5V/5mA。

電源上升時間的測試

電源上升時間與開機時間的區別，上升時間（Rise Time）：電壓從沒有上升至穩定的這段時間（一般量測輸出電壓的上下限為10%~90%或5%~95%），如上圖所示，Va為輸出電壓的10%，Vb為輸出電壓的90%，Va，Vb之間的時間即為開機電壓上升時間。

測試方法：

（1）啟動測試：選擇啟動測試觸發源為電平觸發方式，觸發電平設定為Va，當待測電源輸出電壓達到Va時，開始測試；

（2）結束測試：選擇結束測試觸發源為電平觸發方式，觸發電平設定為Vb，當待測電源輸出電壓達到Vb時，停止測試；

（3）負載計算出兩個觸發信號之間的時間差，即為待測電源的上升時間。

類似的方法可以測試電源模塊的關機時間和下降時間。簡單的電源、負載的搭建，無需軟件控制，即可完成測試系統的傳統測試項目。當然，如果需要進行完整的模塊電源測試，如混合效應測試、電壓極限測試、斷電測試等，還需要艾德克斯ITS9500電源測試系統，既可以測試DC-DC模塊，亦可以測試AC-DC模塊，測試全自動化，模塊化搭建，易于系統擴展，適合工廠產線的批量測試。
