（1）監測點1：高爐煤氣分析，CO和CO2，控制高爐爐況和回收能源氣；

（2）監測點2：分析熱風爐煙氣中O2，監控?zé)犸L(fēng)爐燃燒狀態和優化燃燒效率；

（3）監測點3、4：分別為磨機入口和布袋出口，監測O2是否超限，起安全檢測和控制作用；

（4）監測點5：監控煤粉倉內CO是否超限，避免煤粉倉內煤粉自燃。

圖3 天瑞儀器激光在線氣體分析儀GALAS 6V在高爐系統中監測點的布設

3.2.3 焦?fàn)t煤氣監測

如圖4所示，根據工藝生產和安全要求，焦?fàn)t煤氣監測系統點位布設位于電捕捉器中，分析控制電捕焦油器中的O2，防止煤氣與O2混合達到一定比例爆炸。

圖4 天瑞儀器激光在線氣體分析儀GALAS 6V在焦?fàn)t系統中監測點的布設

4. 天瑞儀器激光在線氣體分析儀GALAS 6V系統概述

4.1 性能特點

GALAS 6V系列激光氣體分析儀由于采用了激光半導體二極管吸收光譜（TDLAS）技術，從根本上解決了采樣預處理帶來的諸如響應滯后、維護頻繁、易堵易漏、易損件和運行費用高等各種問題。

4.2 GALAS 6V系列的主要技術指標

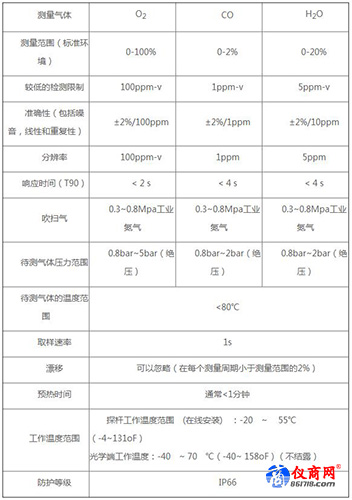

表2 天瑞儀器激光在線氣體分析儀GALAS 6V測量指標

4.3 現場譜圖數據

下圖為寧夏某鋼鐵廠實際應用GALAS 6V測量CO和O2的工作圖譜：
