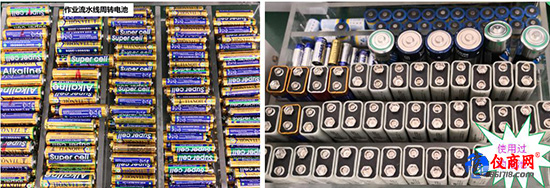

手持式電子產品基本上都是以干電池供電為主作為消耗品的，然而大部份用戶群在日常使用過程中都會面臨一大堆舊電池取舍問題，那些舊電池能繼續選用，而舊電池又如何搭配使用，能再用多長時間；那些品牌的電池使用效率更高；對于這個問題，無論是電子專業人仕或者是一無所知的人仕來說，都是弄不明也搞不清楚的。尤其是工廠生產作業流水線上需循環使用的周轉電池（如圖）。

日常應用的測試工具，無論是指針式萬用表、普通級類數字萬用表或檔次較高的數字萬表，都離不開電壓、電阻、電流等測試功能，而萬用表直流電壓檔在大部份維修專業人仕的眼中都視為萬能的，認為直接用電壓檔測量電池電壓即可；而恰恰卻忽略了萬用表的輸入阻抗，一般萬用表的輸入阻抗為10M歐，在這種條件下測量電池電壓，相當于空載測量，因為電池隨著使用時間內阻會增大，輸出電流會減少，在空載的情況下測量電池電壓變化不大的，只有在加入負載時，提供電池電流放電回路，在電流泄放的條件下電池內阻的因素而導致輸出電壓偏小，這樣才能體現真實的電池電壓。

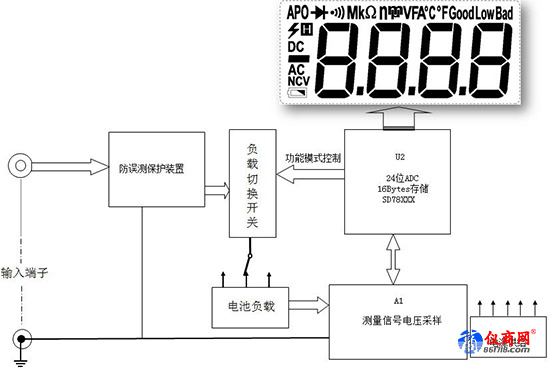

下面引導大家認識下革新性的UT33B+數字萬用表，這款產品外形美觀，體積小巧扎實，不單具備常規的電壓、電阻、電流等功能測量，而且還具備專用電池電量功能測量，該產品設置了1.5V、9V、12V三種類型電池測量，其設計原理是根據電池的性質，內部提供不同的負載（30Ω、900Ω、240Ω），并通過AD處理器智能識別，直接將測量結果呈現在LCD上，顯示電池電量的結果分三種GOOD、LOW、BAD狀態。應用方案結構圖如下

應用指南

用戶可根據測量電池的類型，切換至相應的功能檔位開關，測量過程中用戶可清晰從顯示屏獲得準確的電池剩余電壓值及電池性能的判定結果（ “Good”正常電量狀態；“Low”為低電量狀態；“Bad”表示電量已低于極限狀態）。如下分別簡述三類電池電量測量的顯示狀態

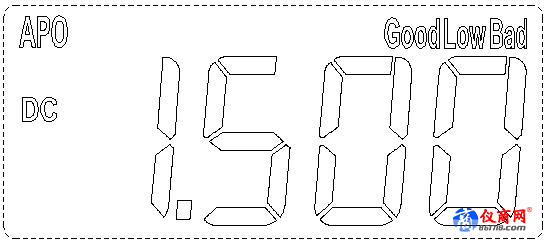

一、1.5V電池測量顯示

負載電阻30Ω：給測量之電池提供約50mA放電電流；當被測量的電池電壓為≥1.31V時，LCD顯示Good，表示應用的電池電量在最佳狀態，當電池電壓在中間值1.3V～0.95V時LCD顯示“Low”，表示使用的電池電量已處于低電狀態，如被測量電池電壓下降至≤0.94V時，LCD顯示Bad狀態。表示使用的電池已不能再繼續使用。

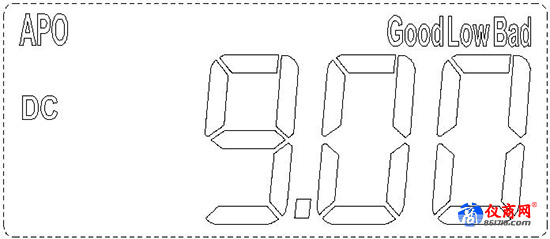

二、9V電池測量顯示

負載電阻900Ω，給測量之電池提供約10mA放電電流；當測量電池電壓為≥7.8V時，LCD顯示Good，表示應用的電池電量在最佳狀態，當電池電壓在中間值7.7V～5.7V時LCD顯示“Low”， 表示使用的電池電量已處于低電狀態；如測量電池電壓下降至≤5.6V時，LCD顯示Bad狀態。表示使用的電池已不能再繼續使用。

三、12V電池測量顯示
