NCL3038x是單級反激降壓-升壓(buck-boost)轉換器，在QR/CrM模式下工作，為L(zhǎng)ED或LED串提供恒流和恒壓。然而，與其他QR/CrM控制器不同，NCL3038x提供極佳的PFC(>0.95)和非常低的THD(<10%)。這超越了全球標準，使得這些器件適合用于任何有立法要求的地區，以符合PFC和THD要求使。圖1展示了NCL30386(帶調光)將如何用于一個典型的電路。

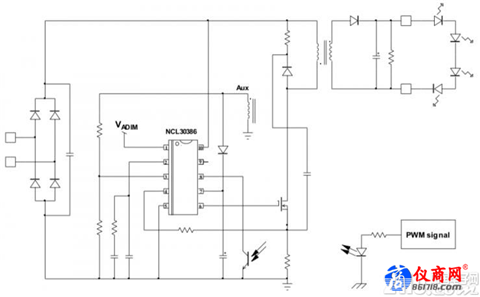

圖1：使用NCL30386的典型應用

該器件有效地工作在三種模式：在輸出負載超過80%時采用CrM，而在負載低于80%時使用谷底模式，在非常低的負載下可以采用頻率反走。這種靈活性有助于在所有條件下提供高能效和極佳的THD。NCL3038x還集成了一個高壓(HV)啟動功能，以確保即使在非常低的負載下一致的啟動時間和保持運行。高壓引腳動態調節操作，以在運行期間達到最佳的PFC、THD和穩壓。

智能照明

調光是智能LED照明的一個重要功能，也是許多LED驅動器(包括NCL30386)支持的特性。這通常使用模擬電平設置光輸出或脈寬調制(PWM)信號來實現;NCL30386都支持。

通常，基于PWM的調光特性可能會由于PWM不工作而導致輸出電氣噪聲和閃爍，但使用NCL30386，輸出總是轉換為模擬電平，無論通過模擬輸入還是PWM信號調光。NCL30386使用PWM可支持0%到100%的調光級別，使用模擬輸入可支持0.5%到100%的調光級別。圖2顯示了NCL30386的線性和二次輸出曲線。

圖2：NCL 30386調光曲線選項

輸出的形狀也很重要，通常要么是線性的，要么是二次曲線。前者提供確定性和定期的照明間隔水平，而后者往往被認為是更自然的。NCL30386提供線性和二次輸出，還有一個非調光版本：NCL30388。

總結

LED照明由于其使用壽命長、能效高等優點，正迅速成為幾乎所有照明應用的基準。然而，它有嚴格的PFC和THD要求，這可能因地區而異。與其他LED驅動器不同，NCL3038x采用QR/CrM模式提供高PFC、低THD和更簡單的變壓器設計的好處，因?yàn)檫@些器件提供恒流和恒壓，還可提供“冷啟動”功能，并作為輔助電源運行。在一系列負載下具備領先的THD與極佳的PFC，制造商可采用單一的、通用的平臺用于廣泛的地區和市場，有效地應對這些立法要求。
