隨著EDA平臺服務趨于網絡化，如何通過對資源和流程的有效管理，為用戶提供更為方便安全的遠程EDA平臺調用服務，已成為關鍵問題。在FPGA開發平臺上集成了EDA工具環境，并部署SGD軟件。在實現遠程控制的基礎上構建一個可兼容異構系統的EDA工具遠程調用接口，解決了EDA工具的遠程啟動和圖形界面傳輸問題，得到一種相對簡單方便又有一定安全保障的遠程控制模式，實現可視化的在線虛擬集成電·芯片設計。

1 引言

當前，中國所采用的FPGA芯片基本依賴于進口，研發具有自主知識產權的FPGA芯片具有重要意義。FPGA芯片研發必須使用EDA工具。EDA(Electronic Design Automation)是在CAD技術基礎上發展起來的計算機軟件系統，是指以計算機為工作平臺，融合了應用電子技術、計算機技術、信息處理及智能化技術的最新成果，進行集成電·芯片產品的自動設計。EDA集成開發環境IDE(Integrated Development Environment)是指根據集成電·芯片設計流程，將設計流程中各個階段所需要的EDA工具軟件集成在一個硬件平臺上，進行項目設計開發的軟硬件工作環境。在此環境中，項目的設計數據通過文件方式在各個EDA工具之間流轉，直到設計全過程結束。集成電·芯片EDA設計工具很多，其中按市場所占份額排主要有Cadence、Mentor Graphics和Synopsys。這三家都是ASIC設計領域相當有名的軟件供應商。集成電·芯片EDA設計工具包含了集成電·芯片開發的各個領域：前端設計、后端設計和設計驗證。前端設計工具將完成從芯片邏輯部分的概念化設計到芯片邏輯門級表示的工作。后端設計描述了如何使設計結構在芯片上物理實現，關鍵是芯片庫單元的布局和布線。設計驗證將保證芯片滿足功能、時序、功率和其他指標的要求。

21世紀EDA技術的發展日新月異。中國先后在7個國家產業化基地建立了EDA技術與服務平臺。從功能上看，這些EDA平臺上安裝有當前所有主流EDA軟件和測試工具，并配備有相應的設計環境，以租用的方式提供給企業使用。然而，目前能夠以網絡平臺為載體向用戶提供在線IC設計的平臺還很少，僅適用于進駐的企業，對于遠程訪問的企業則無能為力。

本文FPGA開發平臺集成了FPGA芯片設計流程中各個階段所需要的Cadence、Synopsys、Mentor等公司的各種EDA工具，用于研發具有自主知識產權的千萬門級FPGA課題產品。在自主千萬門級FPGA芯片設計課題中有海外設計團隊參與，為了不受地域限制來使用開發平臺上的EDA工具，又不影響數據安全，使用SGD軟件是目前最佳的方法。SGD(Secure Global Desktop)軟件基于互聯網的遠程仿真計算技術，能夠實現可視化的在線虛擬集成電·芯片設計，用戶通過網頁瀏覽器即可使用FPGA開發平臺上集成的EDA工具和資源。在數據安全方面，由于在FPGA開發平臺服務器和用戶終端之間傳輸的僅僅是鼠標鍵盤的輸入和屏幕的變化量，用戶終端只負責交互，所有計算和存儲都在平臺服務器端完成，所以能夠保證設計數據的安全。

2 EDA工具集成和SGD軟件部署總體框架

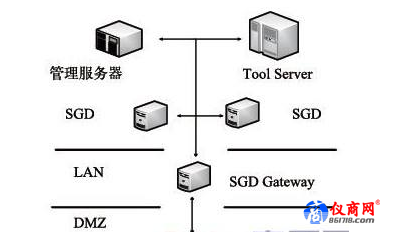

服務器端的功能由SGD Server陣列、SGD Gateway Server、管理服務器以及多臺EDA Tool Server共同承擔。用戶通過互聯網與SGD Gateway Server相連。管理服務器提供用戶認證、許可證管理、版本控制和缺陷追蹤等功能。EDA Tool Server用于各類EDA工具的安裝和運行。 SGD Server陣列為用戶訪問資源和調用工具提供界面和負載均衡。SGD Gateway Server提供安全加密訪問通道。在此架構中，用戶端的運行環境一般為Windows系列，而服務器端的運行環境包括了Linux、Solaris、Windows Server等多種操作系統。

3 EDA工具集成

3.1 NIS服務器
