傳統上，TDR差分阻抗測試是一種通過使用時域反射計 (TDR) 示波器來評估傳輸線路的常見方法。而基于矢量網絡分析儀 (VNA) 的 TDR 測量作為一種這種時域分析的替代方法，越來越受到人們的關注。

如何利用矢量網絡分析儀測量TDR時域阻抗？

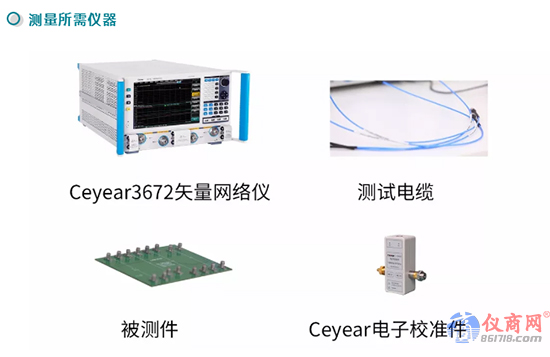

第一步：測量設置

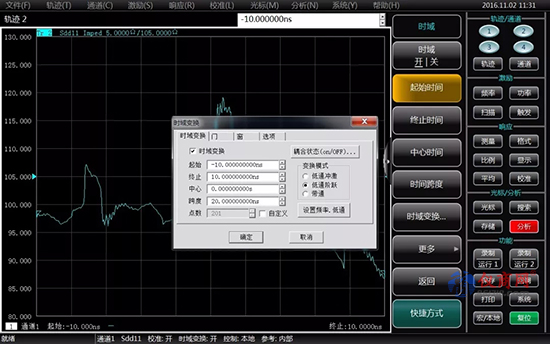

首先要設置所需要的起始頻率和終止頻率。然后點擊右側時域按鈕，進入時域設置狀態。點擊時域變換按鈕，彈出時域變換對話框后，在變換模式中選擇低通階躍，然后選中時域變換。

接上一步，將時域變換勾除掉。

第二步：電子校準

選擇全四端口校準，根據校準件和被測件選擇校準方式和連接方式。按照向導步驟進行四端口校準。

第三步：測量過程

點擊新建軌跡，建立差分測試軌跡Sdd11。在平衡參數頁，點擊改變按鈕進行平衡拓撲設置。修改平衡拓撲設置，選擇平衡到平衡。

根據被測件連接情況設置平衡端口和網絡儀端口的關系。選擇軌跡Sdd11，點擊確定。選擇阻抗格式。

點擊分析→時域→時域變換→低通階躍并勾選時域變換，同時根據被測件長度設置起始和終止時間。設置光標等觀察阻抗曲線。

第四步：測量結果顯示及保存

此時屏幕顯示只有Sdd11的TDR阻抗一條曲線。按文件-另存為，可以將測試數據保存為各種格式，也將測試曲線可以保存為jpg，bmp，png等圖片格式。
