相位圖——通過查看相位圖，可以確認蓄電池輸出是否存在相位差，確保蓄電池輸出的正常和穩定。

趨勢圖——根據趨勢圖，把交換中心的負荷分配到蓄電池組上，記錄下其活動以便進一步分析。可以記錄和保存上一次測試時的讀數，檢驗蓄電池組性能是否下降。

頻譜分析——可以查看信號頻率，發現任何多余的頻率——利如交換中心的時鐘發出的噪音，也會給設備帶來無效的時鐘信號。

觸發選項 ——可以控制脈沖的寬度、振幅或邊緣幅度，截獲不易發覺的脈沖干擾或瞬變現象。

波形存檔——可以保存設備的性能歷史數據。直接查看和保存最低電壓，波形以及一系列的參數,保存這些數據，以備將來所用，這樣利于我完整地了解蓄電池組的性能情況。

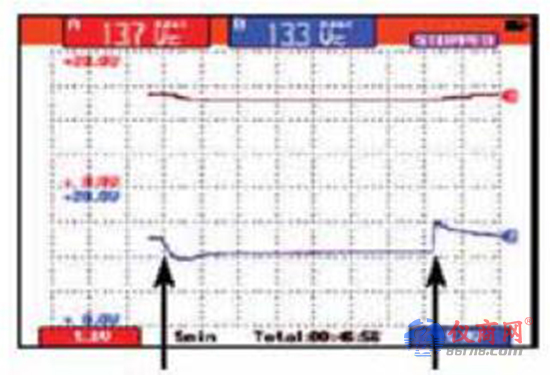

圖2. 圖中為對兩個獨立蓄電池組的電池的測試，說明電池2出現故障（第二條線）。在A點位置，兩組蓄電池都卸載了充電器。電池1的充電情況不變，但電池2顯示其電壓急劇下降。在B點位置，兩組電池同時裝載充電器，電池2的故障仍然非常明顯。

4.通信電源供電系統：

交流電壓數值及波形的測量

和傳統使用萬用表測量電壓的方式相比，用手持波器測量電壓，不但能測量到電壓值的大小，同時也能觀察到電壓的波形，尤其能正確的測定波形的峰值及波形各部分的大小。對于測量某些非正弦波形的峰值或波形某部分的大小，手持示波器測量法就是必不可少的。

用手持波器測量電壓時，不但可以利用屏幕上的光標對波形進行直接測量，并能在屏幕上顯示測量數據。

交直流供電頻率測量

交流輸出頻率及頻率穩定精度的測量，使用手持示波器可以快速的確定交流電壓及電流的頻率是否準確。

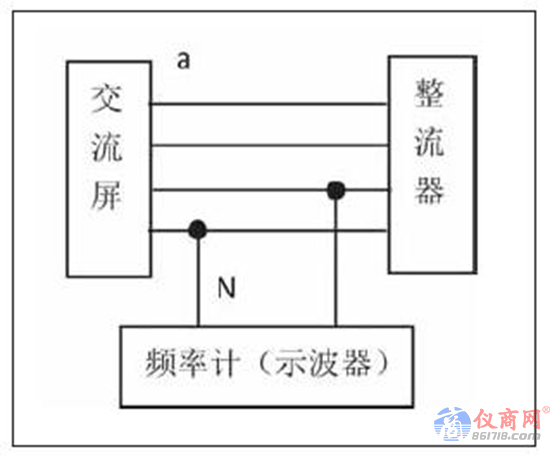

（a）單相供電接線圖

（b）三相供電接線圖

三相輸出電壓相位差

在三相供電系統中，相位差過大容易造成設備的保護設備的誤啟動甚至設備的損壞，傳統萬用表只能可以使用手持示波器接入三項供電系統觀察三項供電輸出的相位角差，判斷是否存在較大的相位差問題

交流電源紋波/紋波系數

整流設備輸出電壓中的紋波可能導致電源效率降低；影響數字電路的邏輯關系；干擾信號的正常傳遞等等。較強的紋波會產生浪涌電壓或電流，有可能燒毀用電設備。可以用手持示波表對紋波值進行測量。

穩壓電源穩定時間

對應電源電壓波動和(或)負載電流變化而引起的輸出電壓調整到規定的穩壓精度范圍內所需的時間。記憶示波器在輸出端觀察，穩壓器在空載條件下，將輸入電壓相對于額定值階躍變化＋10％和一10％時，輸出電壓到達穩壓精度范圍內的時間。應不大于1.5S。

開關機過沖幅度檢查

在電網電壓為額定值，直流輸出電壓取浮充工作上限值，負載電流分別為100％額定值、50％額定值及輸出電流為0時，作開機和關機試驗，用手持示波器測量其輸出電壓值，開關電源最大峰值不超過直流輸出電壓整定值的土10％。

紋波測試接線

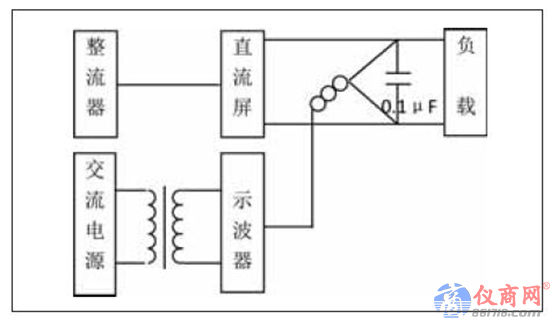

在直流配電屏輸出端并接0.1μF直流無極性電容器，電容器兩端以絞線平衡接入示波器探頭，測量時，調節手持示波表的時域來清晰的檢測雜音電壓。

案例：

某6脈沖整流電路將交流電轉換成直流，對電池充電供應UPS并給安全自動裝置提供電源。

故障現象及原因：

充電機的晶閘管損壞，輸出電壓紋波高達4V（峰-峰值）。

解決方法：

更換故障器件，紋波電壓降至0.5V（峰-峰值）。
