許多行業使用火炬塔燃燒多余的廢氣副產品，或燃燒工廠固定設備意外超壓時由泄壓閥釋放的易燃氣體。應用范圍包括油氣鉆井操作、煉油廠、石化工藝裝置、天然氣輸送基礎設施和垃圾填埋場。在許多國家，法規要求對火炬塔的火炬或引燃火炬進行檢測，以避免未燃燒的碳氫化合物進入大氣。

監測火炬燃燒復雜且困難

火炬系統通常是防止危險烴類污染物進入大氣的最后一道防線。例如甲烷，不僅是可燃氣體，而且溫室效應程度是CO2的23倍。工廠經理需即刻知曉火炬塔是否不完全燃燒，并迅速點燃未燃燒氣體以防止工廠關閉。

在試用很多傳統方法后，依然無法將燃燒效率的重要指標——燃燒煙霧降至最低。其中一個問題是火炬口的氣流量大小不一，即從氣體凈化正常操作期間的小流量，到打開應急泄壓閥或工廠大排污期間的大流量。由此引起的火炬大小和亮度以及產生的煙霧量取決于易燃物質的釋放量。可以通過在氣流中注入空氣或蒸汽等輔助氣體來提高燃燒率，減少煙霧量。

菲力爾提供的解決方案

FLIR紅外熱像儀可識別火炬塔火焰和周圍環境（通常是天空或云）熱信號中的溫差。除檢測火炬塔火炬外，這些熱像儀也可用作監測引燃火炬。一般而言，熱像儀安裝在防水殼體內的基座或其他剛性結構上，從而保護熱像儀免遭惡劣天氣條件破壞。

FLIR A310能夠很好地擔任“監工”的職責，因為FLIR A310能夠進行全天候24/7自動化遠程監控，絕對是一款理想的監測工具。除此之外，它還解決了紫外線(UV)火炬探測器、火炬電離光譜分析儀、熱電偶和點溫儀等監測技術中相關的技術和成本問題。

FLIR A310優勢

● 檢查燃燒程度，最大限度降低未燃燒污染物

● 通過可視化和有聲報警不斷報告不完全燃燒

● 通過電視或電腦顯示器提供遠程可視化監測

● 提供量化的溫度讀數

● 可通過電子郵件和內網連接通知工廠管理層

● 可通過以太網連接至中央控制室

● 每周七天全天候工作

熱像儀的光譜響應和校準功能允許其透過空氣中的水汽進行偵測，以獲得火炬塔或引燃火炬的良好圖像和相關溫度值。使用FLIR A310獲取的圖像甚至能使檢測者檢測到因火炬成分或氣流量較小而肉眼看不見的煙囪火炬。

FLIR A310解決了紫外線火炬探測器容易被煙霧遮蔽的相關問題。熱圖像和可見光圖像能以模擬數據或數字化數據的形式實時發送至中央控制室。

火炬探測裝置示意圖

FLIR A310實現自動化控制

除對煙囪火炬和煙霧進行可視化監測外，同樣還實現了輔助氣體對廢氣比率的自動化控制。如果能正確調整該比率，就能提高燃燒效率，將煙霧量最小化。情況混亂之時，需要立刻調整風量或蒸汽量，以維持適當燃燒。此外，自動化輔助氣體注入控制有助于避免蒸汽消耗過度，節約大量成本。

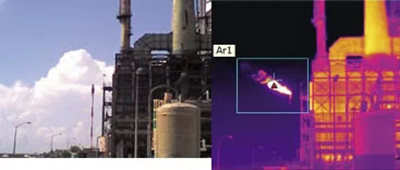

在熱成像圖上可以清晰地看到肉眼不可見的火炬

FLIR A310紅外熱像儀具有優化自動化控制的多項功能。起初，熱像儀能感應到火焰的溫度和大小——控制方案中的關鍵因素。校準數據可使用無線接入點、光纖電纜或CAT-6以太網電纜通過FLIR A310以太網端口傳輸至運行輔助氣體控制程序的可編程邏輯控制器（PLC）或電腦中。

如果數據超出用戶的預設限制，紅外熱像儀會通過數據I/O端口向控制室發送報警信號。此外，任何時候只要達到數據設定值，FLIR A310紅外熱像儀也可以配置為自動通過以太網簡單郵件傳輸協議（SMTP）或FTP協議向計算機發送數值數據和圖像，從而為后續審查備案。
