濾芯是凈水器、空氣凈化器等產品實現功能的核心配件，也是廠家獲得持續利潤的關鍵產品，如何保證廠家自己品牌的產品只適配自家的濾芯，如何防止不良商家使用假冒偽劣的濾芯損壞自己的品牌呢？
隨著人們健康意識的不斷提高，對空氣質量以及飲水質量的要求也隨之升高，凈水器和空氣凈化器這一類產品逐漸走入普通百姓家庭，產品市場迅猛發展。這類產品主要依靠濾網、濾芯這些易耗品來維持凈化功能，濾芯質量的好壞直接影響產品功能、品牌聲譽以及后續的銷售利潤。
濾芯市場的巨大利潤成為不良商家的造假目標，致使市場上出現假冒偽劣濾芯，一方面使得正規廠家無法維持濾芯的銷售利潤，另一方面劣質濾芯直接損害消費者利益，從而導致正規品牌信譽嚴重受損，因此濾芯防偽至關重要。

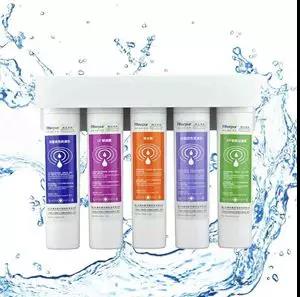

圖1
由于凈水器工作在潮濕、高溫、不通風的環境，接觸式的防偽方式非常不方便，基于13.56MHz的RFID濾芯防偽技術逐漸受到凈水器、空氣凈化器廠家的青睞，其應用模式具有以下特點：
讀寫器安裝在凈水器主機內部，電子標簽安裝在凈水器濾芯上，且每一個濾芯對應唯一的電子標簽；
正常工作時，凈水器對濾芯中的標簽進行數據記錄，保留相關的使用記錄，便于濾芯的長期維護管理；
更換濾芯時，凈水器對濾芯進行防偽驗證，濾芯鑒別為真，凈水器正常工作，反之為假時凈水器報警，提示用戶更換正品濾芯。
圖2
讀卡天線板的安裝方式
當今市場上的凈水器通常有多個濾芯，以某結構的凈水器為例：采用5個讀卡天線板，每個天線板負責1個濾芯的防偽標簽讀取，所有天線板由連接線匯集到帶有讀卡芯片的主控板接口上，此方式安裝靈活，可以適應靈活多變的濾芯布局結構。
圖3
傳統讀卡方案應用在濾芯防偽的局限
傳統的方案一般采用單顆讀卡芯片配單個天線板去讀寫單個標簽的設計。若要滿足當前多天線，多標簽的需求，則所需的讀卡芯片數量也成倍增加，這樣成本大增，顯然不可取；
多天線、多標簽的設計對于方案公司的儀器和人員提出了很高的要求。如果仍按照單天線的設計思路，會在量產時出現一致性差，天線之間相互干擾，無法讀取濾芯防偽信息等異常情況；
多路天線板的設計、校準需要專業的網絡分析儀才能完成，儀器價格高昂，拉高廠商的產品成本。
ZSN603多天線濾芯防偽方案
針對各類多天線的應用場景，廣州致遠微電子有限公司開發了一款集成了卡操作指令的讀卡專用芯片ZSN603，該專用芯片支持ISO/IEC 14443A/B協議、ISO/IEC 7816協議，具備自動檢卡功能，支持多路天線拓展功能等，ZSN603專用讀卡芯片可以幫助用戶簡單、快捷、高效地實現多通道濾芯防偽解決方案。
功能特點
符合ISO14443A、ISO14443B、ISO7816-3標準；
集成TypeB、Mifare UltraLight、Mifare S50/S70、PLUS CPU、SAM卡的操作指令；
提供ISO14443-4的半雙工塊傳輸協議接口，可支持符合ISO14443-4的CPU卡。
支持串口、I2C兩種通信接口，支持多種串口工作波特率；
可主動檢測卡進入，檢測到卡時可產生中斷并且通過串口、I2C輸出數據；
支持配合通道芯片拓展多路天線的應用，最多可拓展八路天線；
讀卡距離可達7cm（取決于天線設計）。
ZSN603芯片用于濾芯防偽的幾大優勢
1、天線通道拓展功能可實現多點讀卡，免費提供全套天線拓展電路的設計方案，實現真正的“一芯多用”，有效節省硬件成本。
圖6
2、ZSN603采用指令控制的方式，脫離了傳統讀卡芯片的寄存器操作，只需了解電子標簽的基本信息，就可以快速調用對應操作指令去完成標簽的讀寫操作，省去了大量的軟件開發時間。
