當前，全國各地的大部分住宅都是用混凝土建造的，地板上的輻射供暖是用混凝土板建造，混凝土內的管道泄漏，是可通過紅外熱成像攝像機識別。除了漏水之外，混凝土板中的輻射線圈加熱問題也經常引起關注，如何發現混凝土中的裂縫？紅外熱像儀可作為一個最好的檢測工具，讓我們一起來看看。

1 適合的工具

為了發現混凝土中的板坯泄漏（或檢測出輻射供暖系統的故障），你需要一個具有高分辨率和熱靈敏度的熱成像相機，以及調整水平和跨度的能力。許多人使用無針濕度計來檢測水分或在熱檢查后驗證是否存在水分，但由于無針濕度計只能精確到表面以下1英寸，而且無針濕度計幾乎不能穿透混凝土。而利用高清的紅外熱像儀的多光譜動態成像技術（MSX）可以將熱圖像和可見圖像的組合圖像疊加，以增強圖像細節，并使之前標記的關注區域可視化，這樣您就可以及時準確的找到泄漏點。

2 “看見”溫度

紅外相機不能“看到”水，但是可以看到水由于蒸發對周圍表面溫度的影響。當混凝土板泄漏時，溫度對比度對于熱像儀顯示潛在泄漏源非常重要。通常情況下，混凝土下面的舊管道中不會有熱水，大部分是地下水和井水，因此對比度取決于泄漏的嚴重程度以及地表以下的深度。在混凝土輻射供暖檢測方面，有更多的技巧和竅門。

如果輻射供暖出現重大泄漏，由于泄漏的水不會使其返回鍋爐，因此供應將始終明顯變冷。這種溫差在熱像圖上會顯示得更為明顯。

3 溫度對比

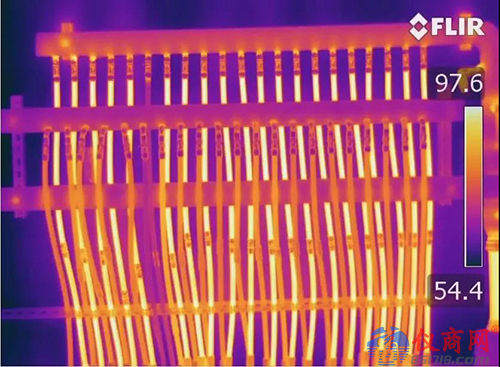

溫度變化越大，傳熱就越大。比如，打開空調（冷空氣更濃，會下落）來冷卻板坯，然后打開輻射加熱器30分鐘，這樣的組合往往會產生高質量的對比圖像。如下圖：

4 找準角度

在用混凝土進行熱工檢測時，與地面的夾角非常重要。如果角度太大，只會看到反射。我們推薦的熱成像捕捉角度是60-90度，如果一開始你和混凝土地板角度太大，可以通過梯子來實現。

紅外技術并不能替代視覺檢查，但它確實提供了視覺檢查無法提供的重要線索。它檢測物體表面發出的紅外輻射（能量）水平，輻射水平的差異以及它們留下的圖案（紅外信號）通常表明結構內部發生的情況。

正確紅外熱成像檢測可節省時間和金錢，避免不必要的損壞，并向客戶驗證準確性和完整性，這是混凝土施工時的“制勝法寶”。
