【儀商網-儀器儀表應用】數字萬用表可以多種方式測量電阻。選擇的測量方法會影響測量精度。本文說明了三種不同的測量模式如何運行及其局限性。

兩線測量

兩線測量可以使用簡單的2線歐姆方法進行許多電阻測量。

要使用DMM進行測量，只需將V +連接到電阻的一端，將V-連接到另一端，然后將DMM設置為測量電阻。DMM為電阻器提供恒定電流源，并且電表測量其兩端的電壓，該電壓與電阻成正比。

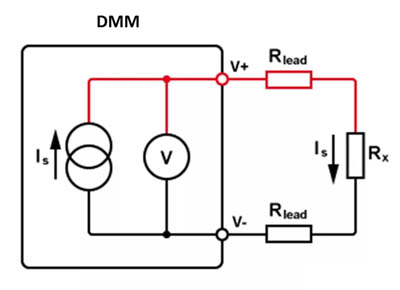

如上方簡化圖所示，由于測得的電壓跨越了導線的負載和電阻，因此導線電阻會產生很大的誤差。該誤差在低電阻測量中最顯著，通常僅在低于30 kOhms的電阻時才需要考慮-但需要關注的確切值取決于所需的精度。

可以通過使用DMM上的相對功能來校正引線電阻對測量的影響。

要進行校正，應先將V，+和V- 測試引線連接在一起，然后執行相對功能，以消除任何引線電阻誤差。讀數將從測試導線的讀數更改為0歐姆。

現在，將相對于兩條引線末端的新測試參考平面，測量放置在測試引線末端之間的任何電阻。

如果用戶進行上述測量（例如），則必須使用300 k歐姆的屏蔽或扭曲導線，以避免由于導線上的信號拾取而導致讀數不穩定。隨著待測電阻的增加，拾音問題變得更加嚴重。

四線測量

四線電阻測量非常適合用于測量低阻值的電阻，因為DMM能夠消除引線的影響，而無需訴諸相對功能。校正是完全自動的。

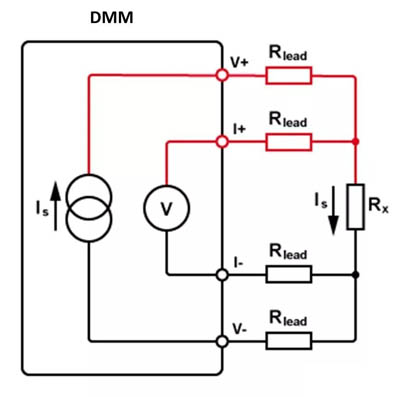

在四線測量中，V +和V-端子仍通過測試導線將電流提供給電阻器。V +和V-兩端的電壓降由引線電阻和被測電阻的總和決定。

感測線連接到電阻器的端子，并測量電阻器兩端的電壓，它不包括測試引線（或用于將DMM連接到UUT的開關系統）兩端的電壓，并且電壓表的輸入阻抗足夠高，不會導通任何電流或不會從Rlead產生誤差電壓。因此，讀數僅取決于電阻，實際上與測試引線電阻無關。

四線測量可產生非常準確，可重復和穩定的電阻測量值，特別適合于低值測量，甚至低至10兆歐。由于輸入阻抗和電壓表的泄漏電流可能會影響讀數，因此它不太適合高阻值的測量。

六線測量

如果要測量的電阻與其他電阻并聯，則使用六線測量。這是在ATE系統中要在PCB上就地測量電阻的常見問題。

該技術通過在用戶定義的節點上保持保護電壓來隔離被測電阻，該保護電壓由來自V +端子的電壓緩沖器驅動。保護電壓可確保來自DMM的恒定電流源不會將電流轉移到備用路徑中。

以下是其工作方式的示例：

假設一個30 kohm的電阻與兩個串聯的電阻（510 ohm和220 ohm，如圖3）并聯，在正常電阻測量中，510 ohm和220 ohm會分流大部分DMM Ohms源電流，從而導致閱讀不準確。
