直流總線測量最好在存儲電容器輸入端進行，如圖5所示，因為從本質上講，這里的電流是來自交流電源的低頻電容器充電脈沖，是從逆變器吸收的高頻電流脈沖中釋放出來的。

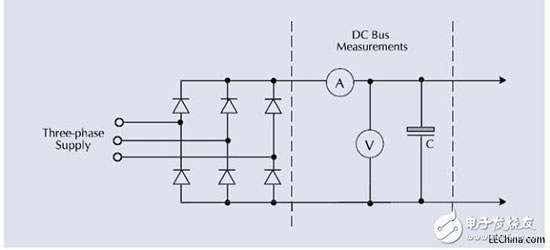

圖5. 設置直流總線測量

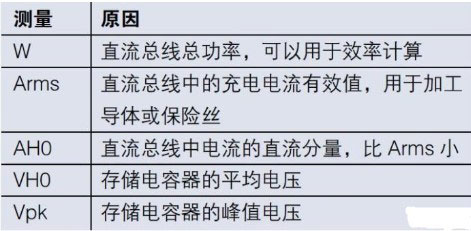

表3. 直流總線關鍵測量參數
如果獨立進行直流總線測量，可以利用分析儀的CH1（ 通道1）。不過，直流總線測量往往與驅動器輸入或輸出的三相二線測量一起進行。在這種情況下，應當使用剩余獨立運行通道中某個通道對直流總線進行測量。
例如，將CH1 和CH2 連接，進行輸入或輸出測量。CH3 與直流總線相連，如圖5 所示。使用F［7］ 選擇脈寬調制馬達驅動器輸入或輸出模式，并啟動獨立的CH3。
7. 驅動器輸入測量
從本質上講，大多數脈寬調制馬達驅動器輸入電路是三相二極管整流橋，并包含電容濾波器，如圖6 所示。
圖6. 脈寬調制驅動器的輸入整流器和濾波器級
每個輸入相的電流波形由為存儲電容器充電的脈沖組成。圖7 給出某相的電流波形，它包括電源頻率的基波分量以及大量諧波分量。
圖7. 脈寬調制驅動器輸入端電壓和電流波形
如果驅動器的逆變器部分為輸入電路提供一個恒流負載，那么每相的輸入電流將是一個振幅恒定的失真波形，如圖7 和圖8 所示。

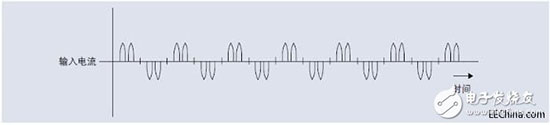

圖8. 未經調制的輸入電流波形
遺憾的是，脈寬調制驅動器的逆變器部分可能不向輸入電路提供恒流負載；在這種情況下，從電容器吸收電流的負載電流將受到輸出頻率分量的影響。這意味著，來自交流電源的電流在工頻頻率是復雜的、失真的電流波形，它由驅動器頻率進行調制。圖9 給出其波形。調制可能嚴重影響測量，特別是在低驅動速率，不過，利用擴展的測量區間（為驅動器輸出波形周期整數倍），可以解決這個問題。

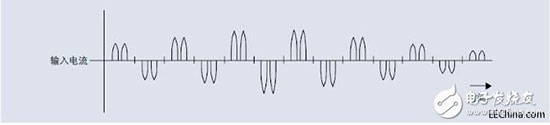

圖9. 在輸出頻率處進行調制的輸入電流波形
PA4000 支持脈寬調制驅動器輸入功率的精密測量，即使馬達處于低頻時。輸入功率測量與交流工頻同步，但通過調節顯示屏更新速率及均值設置，可以擴展測量區間。

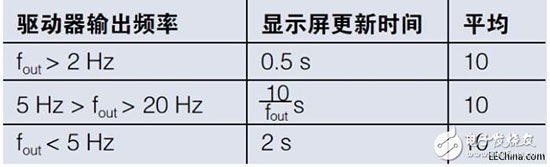

表4. 選擇顯示屏更新時間和均值，把驅動器輸出頻率對驅動器輸入功率測量的影響降到最小
對于超過20 Hz 的輸出頻率，PA4000 的默認設置通常將給出穩定結果。默認設置是：
顯示屏更新速率：0.5 s
平均：10
當輸出頻率在5 Hz ～ 20 Hz 之間時，將均值設置為10，以改進穩定度；對顯示屏更新時間進行設置，使之包括測得的脈寬調制輸出周期（1/f） 的整數倍。根據經驗法則，應提供10 個周期。
例如：
輸出頻率 = 5.5 Hz
顯示屏更新速率 = 10/（5.5 Hz）= 1.8 s
對于低于5 Hz 的輸出頻率，使用最長的顯示屏更新速率（2 s），平均為10。
