EFT脈沖串捕獲模式中的段間時間戳顯示脈沖之間有大約100ms的時間間隔，而EFT脈沖捕獲模式中的段間時間戳顯示脈沖之間大約100us的時間間隔，兩次捕獲的時間刻度相差1000倍，突出顯示單個EFT脈沖或EFT脈沖串的特征對比。

Part.4 電壓下降和中斷測試

最后考慮的是電壓下降和中斷測試，為了驗證設備在電壓供應中斷情況下能夠正常工作，必須對電子設備進行電壓驟降測試（定義為電壓突然降低，然后恢復到初始電壓），短暫中斷（定義為短時間完全缺少電源， 然后電壓恢復到初始電壓）和電壓變化（定義為電源電壓逐漸變化到比額定電壓更高或更低的電壓值）。

為了確保信號發生器輸出預期的條件來模擬這些效應，在將發生器連接到被測電子單元之前，必須用示波器驗證信號發生器的波形特性。

圖5

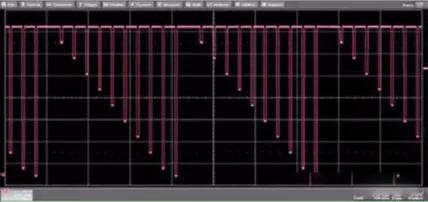

圖5顯示是符合ISO 16750-2標準的示例波形，該波形用于驗證具有復位功能的器件（如微控制器）在不同電壓跌落下的復位行為。請注意，波形開始于，在第一次跌落時，電壓電平下降約10.6％至105 ms，然后電平恢復到原來的21.6％到13.55V之前停留105ms，這個電平驟降并返回初始電壓的過程以固定的間隔持續直到電平達到零伏。

當依靠現場工程師在單次捕獲的波形中使用光標測量時，測試每次下降的持續時間和電平是一項耗時且容易出錯的工作，光標測量不僅依賴于操作者的手眼協調，而且還被認為會產的測量不準確性。此外，由于需要操作員手動將每個光標置于正確的時間和電壓水平，所以會花費大量的時間，最后，結果只能表征單次采集的波形，不能提供具有統計意義的結果。

圖6：欠幅觸發，測量參數和直方圖從電壓和百分比上量化第一次下降

圖6顯示了解決上面列出的每個問題的測量方法，利用這種方法，我們使用負向欠幅觸發來隔離特定的下跌電平。

欠幅觸發是一種硬件觸發，其中波形必須首先通過一個閾值，但不通過第二閾值，以滿足觸發標準。通過選擇欠幅極性為負向，觸發電路隔離符合標準的電壓跌落，由于每次觸發電路都可以鎖定到特定的下跌電平，因此示波器可以快速累積測量統計數據。

在圖6中，觸發電路已經鎖定在第一次下降，在余暉顯示打開的情況下，可以看到第一次下降是示波器捕獲得的唯一下降（圖6，右側，粉紅色）直方圖進一步顯示具有統計特性的量化結果，在這種情況下，直方圖沿著X軸繪制脈沖寬度分布，每個寬度的出現次數顯示在Y軸上（圖2，右側，藍色）,顯示測量結果的統計數據記錄在測量參數表（圖6，右側，底部）中。

Part.5 總結

汽車EMI和ESD測試涉及多種形式的測試,配備齊全的示波器可以執行EMC抗擾度測試所需的快速參數測量以及仿真模擬器的校準，使用順序采集模式，可以捕獲和表征快速瞬態脈沖和脈沖串，而且開發了用于驗證壓降測試設置的新技術，提供了快速和準確的描述方法。
