一般示波器都是有自動測量功能的，比如頻率，周期，最大值，最小值，峰峰值，平均值，占空比，正脈寬，負脈寬等等，是很常規的功能配置。

這些測量值是實時刷新的，我們可以直觀的看到被測波形的測量數據。下面分別是臺式示波器和LOTO虛擬示波器的測量值顯示：

有些時候，實時顯示測量值并不能滿足我們的要求，尤其是在我們監測某幾個測量值不要超出一定范圍的時候，實時刷新的測量異常值可能一閃而過，或者忽高忽低地波動讓我們很難反應過來。在工業自動化檢測的時候，這種情況尤為明顯，我們并不是需要知道當前的測量值是多少，而是需要監控這個測量值在允許的區間范圍內，一旦超出范圍要自動警報通知執行機構做相應的處理。

這就需要示波器提供更高級的測量值功能，能觀察測量數據的歷史變化趨勢曲線，能夠設置警報閾值，能和外部設備進行故障處置聯動。

中低端示波器一般是沒有這個功能的，LOTO示波器最近推出了這個上位機軟件功能，免費下載上位機軟件進行升級，就能用使用LOTO虛擬示波器做到這個功能。

LOTO的測量值統計曲線功能 是將自動測量量，包括的歷史變化趨勢繪制成曲線圖，可以同時多個測量量顯示并記錄。該功能適用于自動化檢測領域對產品或者信號進行客制化故障聯動。

在LOTO示波器的軟件界面的設置區，可以選擇要統計的測量量。可以選擇頻率，周期，最大值，最小值，峰峰值，平均值，占空比，正脈寬，負脈寬等等，也可以多選。不同物理量會用不同顏色的曲線區分。

通過統計曲線的這個功能，我們能清楚看到波形的測量量歷史變化趨勢。而用普通示波器看，只能一屏一屏的波形的變化，但它的歷史變化趨勢我們是不知道的。統計曲線的目的就是做這個工作。就是它把每一屏的測量量記錄下來，然后把形成的一個趨勢畫出來。

在紅色故障按鈕旁邊的選項欄內，可以選擇繪圖點的時間間隔。由于記錄曲線的取樣點一共有2000個點。所以如果要長時間記錄統計曲線的話，就需要把時間間隔拉長。例如設置時間間隔為兩秒，而這并不意味著，兩秒才記一個點。它是把這兩秒的內這些變化的最大最小值都記錄下來，然后等到兩秒以后，再把它們畫出來。所以時間間隔是更新的數據的間隔時間，但是這個過程中，它不會丟掉這些數據。

下面我們以峰峰值的統計為例，演示下它的統計過程：

我把輸入的正弦波幅值逐步的從下往大調節，我們會發現在下圖的統計曲線中，它的幅值變大的時候，峰峰值的統計曲線趨勢是變大的，峰峰值從0.729變到了3伏。并且峰峰值變化的整個過程，通過統計曲線可以即使看到變化過程，歷史變化趨勢。而用示波器觀察，只能看到當前的的峰峰值是多少。

在歷史統計曲線的基礎上我們可以實現故障聯動的功能：在故障檢測設置欄勾選峰峰值，設置故障范圍和故障碼。當峰峰值超過所設置的范圍后，系統自動檢測并判斷為故障，于是自動暫停。并且，當故障的時候，我們可以選擇不同的方式來警告外界。比如可以IO報警、軟件報警或者用串口發送一些故障碼。下圖紅色字樣就是軟件報警：

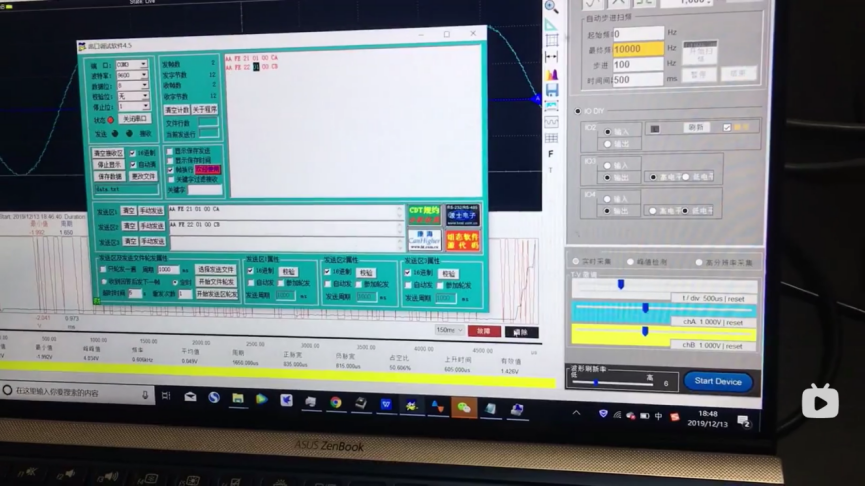

IO口報警或者串口報警，有的需要根據客戶的具體聯動的執行設備進行定制或者調整。

最后我們看下客戶的統計曲線和故障聯動的具體應用：

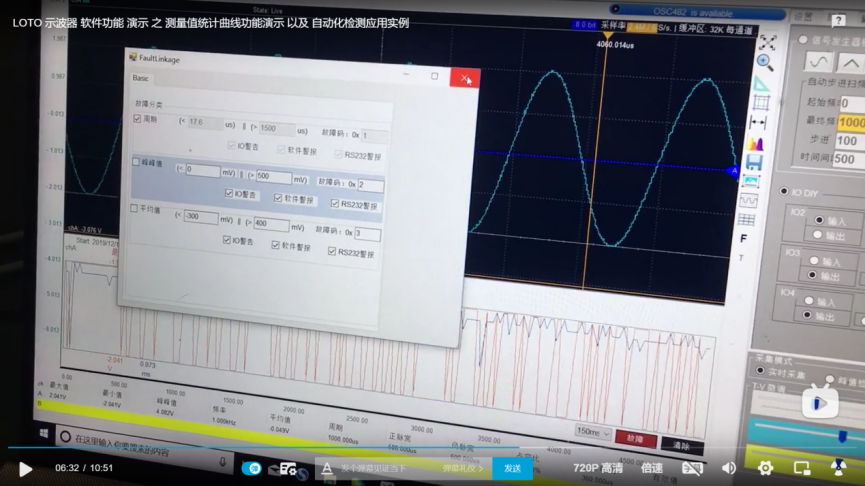

首先選擇要監控的物理量，同樣也是可以同時選擇多個。例如這個客戶案例選擇監控這個周期信號的周期，

現在的周期是1k把故障檢測打開，然后選上周期 選擇故障，小于17.6微秒 大于1500微秒的時候固定的故障碼是01。
