圖6：電阻檔輸出電流測量
如圖6所示，當UT805A+電阻檔量程為200Ω檔位時，測量HI和LO端的電流為1mA。不同量程檔位萬用表輸出的電流也不同，如表：
舉例：當測量的電阻為10.0111kΩ時，輸出的電流為100μA，根據歐姆定律得出電阻兩端的電壓為1.00111V，再進入ADC（2.5V基準）進行運算，數模轉化后顯示出約10.0111kΩ。
當然我們測量的電阻是未知的Rx，在自動量程模式下UT805A+的MCU就會根據邏輯選擇合適的測量檔位，例如它會先用中間檔位量程20kΩ檔位測量，測出判斷是否在合理的量程范圍[1.9kΩ，22kΩ]，如果測出的值，不在這個合理范圍內，就切換檔位量程進下一步測量，直至給電阻找到合適的量程測量，而且整個采樣速率高達5000rdgs/s。
5、四線制測量應用
四線制測量電阻法常應用于電子行業中測量元器件：電阻，電感，電機，繼電器，保險絲等，也用于測量電路板中的通孔，線阻等；對于導電材料，溫度傳感器等對內阻要求較高的應用場合，四線測量電阻法起了尤為重要的作用。
結語：

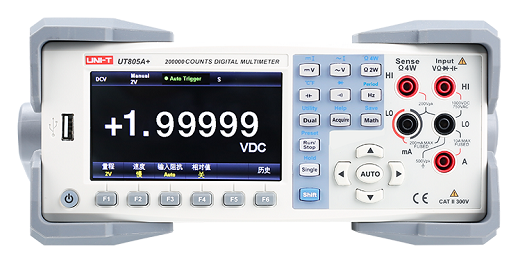

無論是二線還是四線測量電阻，都是會存在一定的誤差，誤差的大小取決于萬用表內部電流源輸出精度與電壓表測量精度，以及環境溫度與導線內阻等，再綜合制定指標。二線法操作簡單，四線操作相對繁瑣，成本較高，但對于小電阻測量，四線測量電阻法表現得非常“優異”。UT805A+內置精密電流源與高精度電壓表，精準快速的測量電阻，是一款顯示分辨率高、多功能、高精度的臺式數字萬用表，廣泛應用于科研教育、研究開發、檢測維修、校準、自動化測試等。
