今天我們來了解優利德出品的臺式數字萬用表UT805A+特有功能四線電阻測量模式。相信很多用戶都用過萬用表測量電阻，大多數萬用表都是使用兩線測量電阻的方法，即紅黑兩根表筆分別接入電阻兩端引腳進行測量，而四線測量電阻是在電阻引腳兩端分別接入兩根導線，是一種電阻測量更為精準的方法。無論是二線還是四線測量，萬用表測量電阻都是使用伏安法，給電阻兩端輸出恒電流，通過歐姆定律算出產生的電壓，那四線電阻測量是如何實現更精準的測量呢？

1、二線測量電阻原理

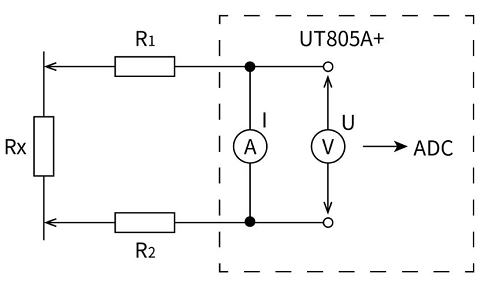

二線測量電阻如圖1所示，萬用表輸出恒電流I給電阻Rx兩端，回路中還并了一個內阻很大的電壓表，讀取回路Rx兩端的電壓，所以導線既傳輸了電流，又傳輸了電壓，即電流，電壓同在一個回路。但是這種方法會衍生一個問題，所測的電阻其實是電阻Rx＋表筆電阻R1與R2，得出的電壓也并非單純的電阻Rx兩端電壓。

表達式為：R=Rx+R1+R2

U=IR

圖1：二線測量電阻原理圖

在表筆完全接觸良好的情況下，根據導線的粗細以及長度，R1+R2可以很小（一般為1mΩ~100mΩ），測量電阻R為高阻時，幾乎不影響精準度，可忽略不計，但是測量小電阻（＜10Ω）時，誤差相對就非常大了。這時就要思考，如何測量小電阻時，避免導線電阻產生的誤差呢？于是就有了四線測量電阻的方法。

2、四線測量電阻原理

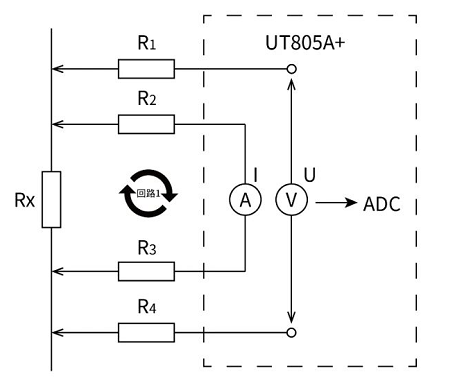

四線測量電阻如圖2所示，在電阻兩端分別連接兩根導線，萬用表輸出恒電流I給電阻Rx兩端形成回路1，Rx兩端產生的電壓Ux通過另外兩根導線引至萬用表中的電壓表形成了回路2。回路1作為電流供給，回路2作為高阻抗電壓測量，與二線測量電阻不同的是，電流與電壓不在同一個回路中。

回路1：

Rx與R2，R3是串聯的關系。串聯電路中，所有元件通過的電流都是恒流源輸出的I，表達式：Ux=IRx，U2=IR2，U3=IR3；

回路2：

Rx與R1，R4也是串聯的關系。串聯電路中，總電壓等于各個元件兩端電壓之和，表達式：U=Ux+U1+U4

圖2：四線測量電阻原理圖

精準測量電阻Rx的目標就是電壓表可直接測出Ux,但是現在測出的是U。

U已經是非常接近Ux，因為在回路2中，電壓表（MΩ級）的內阻是很大的，遠遠大于導線的電阻R1與R4 (mΩ級)，導致回路2中電流非常小，對應產生的電壓U1，U4也很小。

在導線完全接觸良好的情況下，R2和R3對測量結果沒有影響，R1和R4對測量結果有影響，但影響很小。所以四線測量電阻可以很好的消除導線內阻對測量結果的影響，對小電阻測量精度更高。

3、數據支持

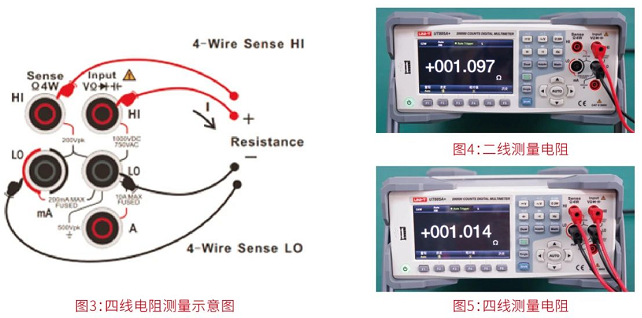

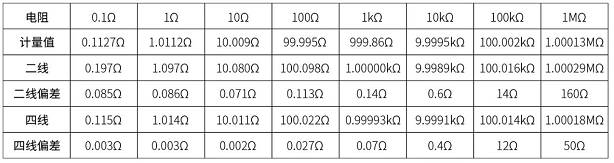

使用優利德的UT805A+臺式數字萬用表分別對阻值不同的電阻進行二線，四線電阻測量法進行對比測試，操作如圖3，4，5所示。測量的電阻有0.1Ω，1Ω，10Ω，100Ω，1kΩ，10kΩ，100kΩ，1MΩ，可看下方數據表。為了對比測試的嚴謹性，我們使用高精度LCR來計量標稱值。

總結：從數據可看出測量100Ω以下電阻，使用四線測量電阻與計量值偏差非常小，相對二線更加接近計量值。綜上所述，當測量大電阻時，二線與四線測量電阻差別不大，當測量小電阻時，四線測量結果更精確。

4、測量電阻原理探究

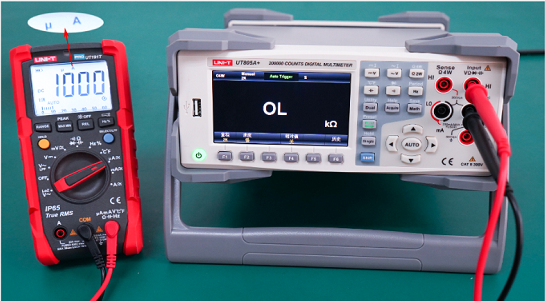

上文講了測量電阻的原理是萬用表輸出一個恒電流，同時內部測量電阻兩端的電壓，那恒電流是多大呢？測出的電壓怎么轉換為電阻顯示？下面就以UT805A+為例一探到底！
