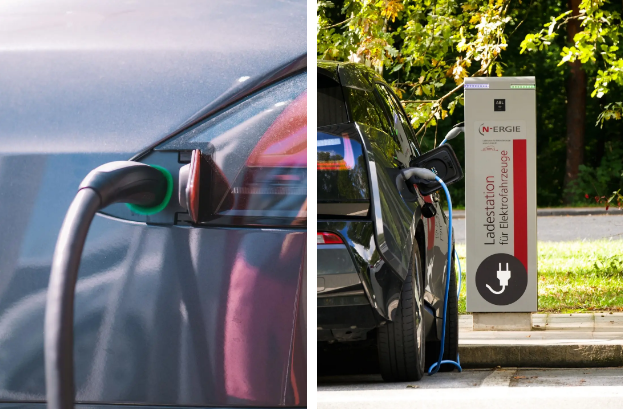

車，配上邊上靠著的美女，變成了香車，讓人“來電”，不論是燃油車時代還是新能源，電到你，是車企永遠不變的主題。

在新能源汽車和智能電網的應用中，不單是從電網到新能源汽車的能量轉換，也往往都會需要從汽車到電網的能量傳輸（V2G），此外就是在混能中的充放電轉換。而在能量轉換的過程中，擔當重要角色的DC-DC轉換器就成了充電接口和電池的主要模塊。

DC-DC 轉換器，作為電動汽動力系統中很重要的一部分，它的一類重要作用是為動力轉向系統，空調以及其他輔助設備提供所需的電力。另一類，是出現在復合電源系統中，與超級電容串聯，起到調節電源輸出，穩定母線電壓的作用。

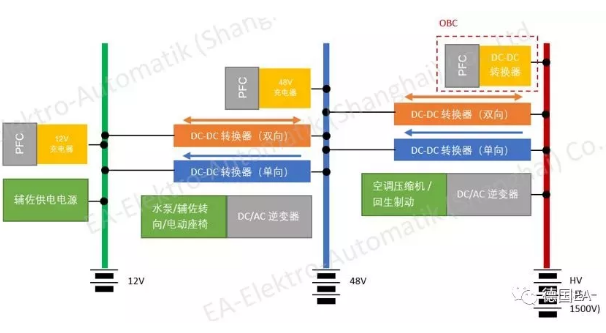

電動汽車的內部電氣系統模塊圖

今天的主題圍繞DCDC的分類和工作原理展開~

1、DCDC——“隔離與非隔離”

提到DCDC，首當其沖，我們要說說隔離和非隔離。

這里的隔離，不是居家隔離，而是電氣隔離。

電氣隔離，就是將電源與用電回路作電氣上的隔離，即將用電的分支電路與整個電氣系統隔離，使之成為一個在電氣上被隔離的、獨立的不接地安全系統，以防止在裸露導體故障帶電情況下發生間接觸電危險。實現電氣隔離以后，兩個電路之間沒有電氣上的直接聯系。即，兩個電路之間是相互絕緣的。同時還要保證兩個電路維持能量傳輸的關系。電氣隔離的作用主要是減少兩個不同的電路之間的相互干擾，降低噪聲。

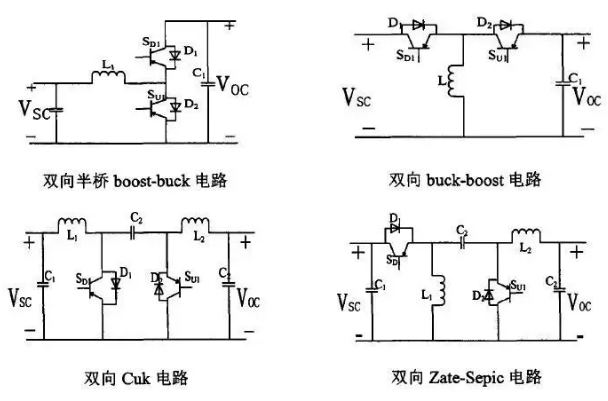

非隔離雙向DCDC，結構比較簡單，每個部件都是直接相連，沒有額外的能量損失，工作效率比較髙。對升壓側的電容要求比較高。主要的非隔離DCDC電路結構有雙向半橋boost-buck電路，雙向buck-boost電路，雙向buck電路，雙向Zate-Sepic電路，如下圖所示。

隔離型雙向DCDC，在非隔離型雙向DCDC轉換器的基礎上加上一個高頻變壓器就構成了隔離型雙向DCDC轉換器，高頻變壓器兩側的電路拓撲可以是全橋式、半橋式、推挽式等等。這幾種隔離型的雙向DCDC轉換器，采用了更多的功率開關，電壓變比大，帶電氣隔離等優點。但是這類DCDC轉換器結構復雜，成本也相對較高，轉換器的損耗高，低頻時會導致隔離變壓器鐵芯飽和，損耗會進一步增加。因此，非隔離型雙向DCDC轉換器比隔離型在電動汽車上運用更具有優勢。

2、DCDC ——“系統三部分”

主電路

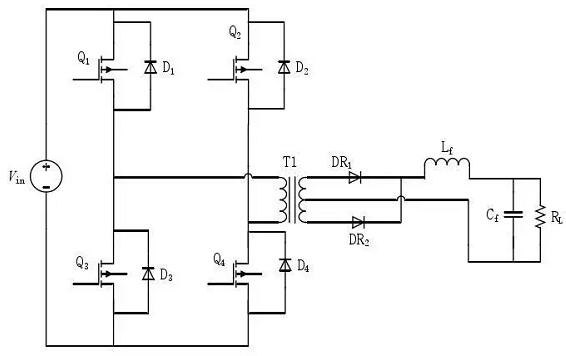

又叫做功率模塊，是整個DCDC的主體。一個典型的全橋型 DCDC 變換器主電路拓撲如下圖所示。

驅動模塊

對于控制芯片輸出的四路 PWM 驅動信號來說，并不能直接驅動四個功率開關管。所以，一般來說，開關電源是需要配套一個驅動電路來驅動功率開關管。驅動電路主要有以下三種：

1、直接耦合型：控制芯片的每一路輸出 PWM 驅動信號經過由兩個三極管組成的放大電路來驅動功率開關管。此種方法無法實現控制部分與主電路的隔離。

2、脈沖變壓器耦合型驅動電路：此電路是在直接耦合型的基礎上加上了一個脈沖變壓器，實現了控制電路與主電路的隔離。但是這種結構的缺點是，涉及到變壓器的設計、制作等方面，比較復雜。
