在量子科技等前沿領域，需要構建多通道的高速信號系統，此類復雜的測試場景對任意波形發生器提出了支持多通道的信號輸出及低通道間的延時的要求。

DG70000系列任意波形發生器支持通過同步機擴展多通道同步輸出，單設備通道間延時低至10ps，支持用戶重建多通道低延遲的復雜測試場景。

圖2-2 通道同步效果

3、復雜場景模擬——電磁環境信號群、快速時變頻率、幅度、相位

具備每通道1.5Gpts的波表長度，并提供高達16384條目的動態跳轉功能，結合內置的序列控制器，可實現對場景信號重建的應用需求。

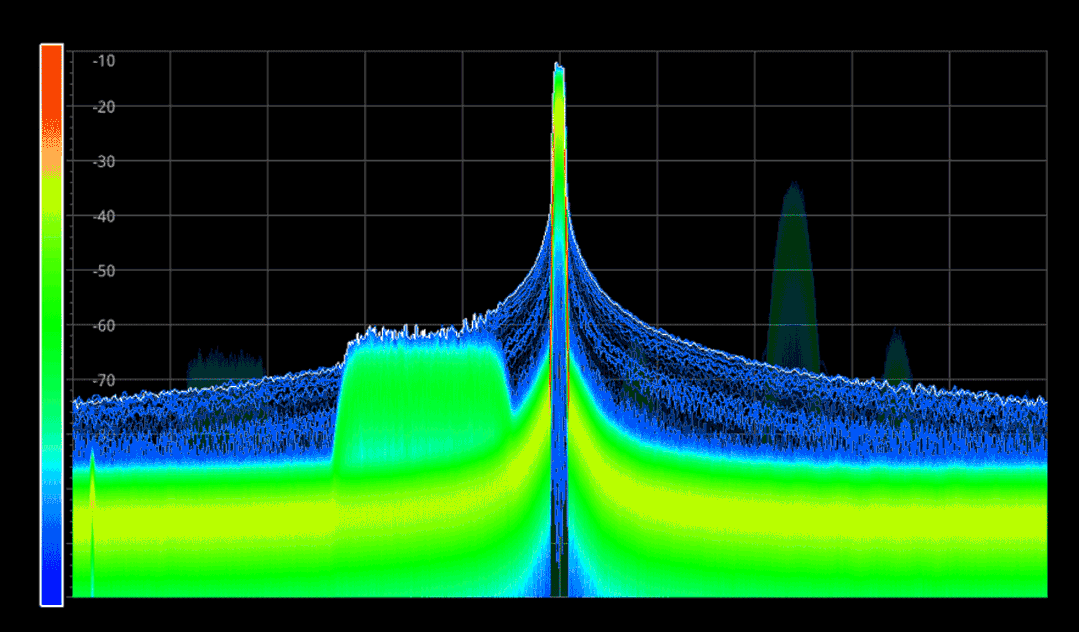

圖2-3 場景還原

三、便捷操作，用戶體驗

不僅在優異性能及功能的實用性與多樣性方面， DG70000更在可視化操作與人性化設計上廣受用戶好評。DG70000產品設計結合工業美學，從用戶角度出發，致力于為用戶提供最舒適的操作體驗。

· 15.6英寸2k高清觸摸大屏以及人性化的UI界面設計，工程師無需PC即可完成所有操作。

· 電動可調節視角，適應用戶多角度波形編輯操作。

· 側面超大六邊蜂窩狀散熱孔設計，為產品負荷運轉提供充足散熱空間。

· 旋鈕與小觸摸屏搭配使用，節省按鍵排布空間。

· 功能接口與旋鈕之間匹配相同顏色絲印或燈光，讓操作更加簡約明了。

四、客戶案例，深度支持

1、案例背景

任意波形發生器（AWG）在量子計算研究過程中起著至關重要的作用，其輸出波形將用于產生無線電波范圍內的電磁信號，進而刺激或共振所研究的材料。隨著研究的不斷深入，測試對儀器有了更高的性能需求，但是，普通的信號發生器靈活性差，通常不能滿足帶寬、保真度、時延、多路數字信號輸出和同步需求。

RIGOL的DG70000系列任意波形發生器為高校研究所客戶提供了有力的產品支持，協助解決量子計算研究過程中的關鍵難題。

2、解決方法

RIGOL DG70000系列任意波形發生器的4路通道設計能夠支持輸出多路同步信號，幫助研究人員同時研究多個量子位。通過減少儀器測試擴容的時間和壓力，研究人員可以把重點放在自己的設計上，更快地實現技術突破。其高模擬帶寬與高采樣率，能夠很好地滿足量子研究對短周期脈沖信號的需要。此外，DG70000擁有極高采樣率、分辨率、存儲深度和同步輸出能力，同時支持創建高級序列、定義多種復雜波形輸出，將為生成研究所需的各種激勵信號提供有力支持，輕松應對各種不同場景的復雜波形需求。

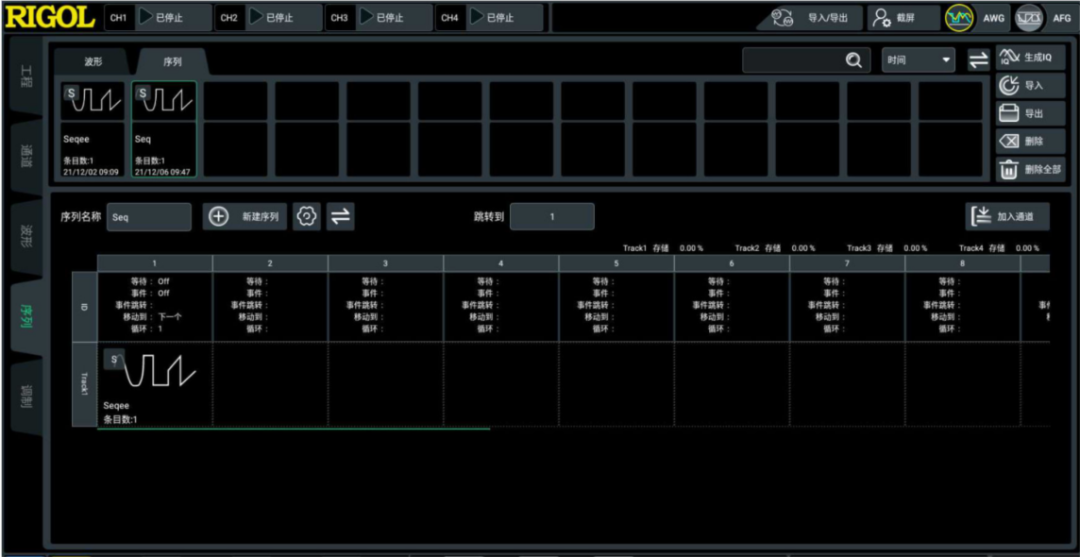

圖2-6 序列編輯界面

總結

DG70000系列任意波形發生器自發貨以來，其高性能、行業熱點應用功能與人性化產品設計在客戶群中作出了驚艷表現。DG70000致力于實現產品從設計到使用、從性能滿足到用戶體驗，為用戶在量子科技、無線通信、復雜場景模擬等多種應用場景下提供高品質的信號輸出，以助力用戶應對行業領先應用帶來的挑戰。除此以外，DG70000也在高速端口接收測試等領域保持其優異表現，持續發力，為廣大用戶提供更具深度的測試測量支持。
