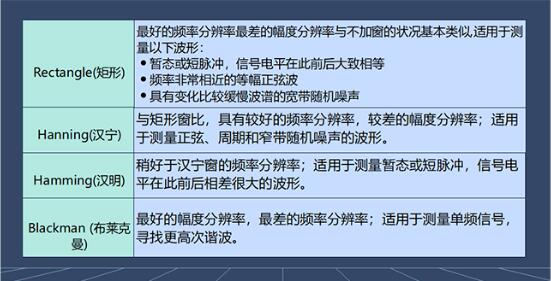

使用FFT功能的實例

FFT分析最普遍的作用是觀察信號中的頻率成分，下面結合實例進行說明。

? 連續波信號測量

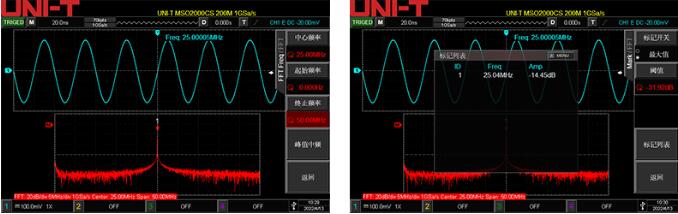

如圖所示，我們可以看出來此次是頻率為25MHz的一個連續的正弦波，從示波器標記列表中可以讀取幅度的最大值。

? 諧波失真測量

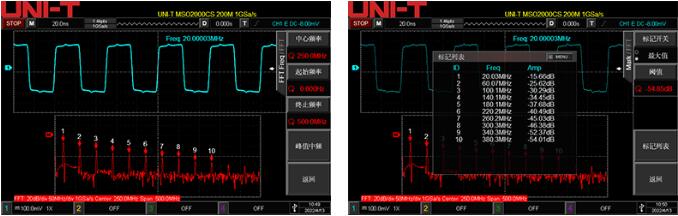

諧波是指對周期性非正弦交流量進行傅里葉級數分解所得到的大于基波頻率整數倍的各次分量。諧波分量出現在基頻的整數倍處，通常是由信號通路中的非線性分量造成的。諧波在電路中容易形成諧波震蕩，造成危害，所以諧波失真測量在實際研發生產中也需經常用到。從下圖中可以到看到第一次諧波就是我們所設置的頻率為20MHz的方波，后面可以看到奇數諧波與偶數諧波，清楚看出諧波分量出現在基頻的整數倍處，這對于工程師們分析如何抑制電路中諧波分量有重要意義。

? AM調制信號頻域測量

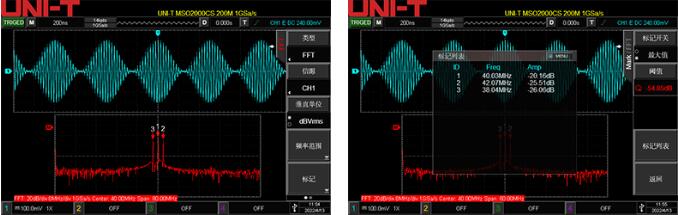

AM調制的基本原理：使載波的振幅按照所需傳送信號的變化規律而變化，但頻率保持不變。調幅在有線電或無線電通信和廣播中應用甚廣。下面我們來實際操作看測試效果。從下圖中可以分析出載波信號頻率為40MHz，調制波頻率為2MHz。可以簡潔方便地測出AM調制信號的頻率與幅度。

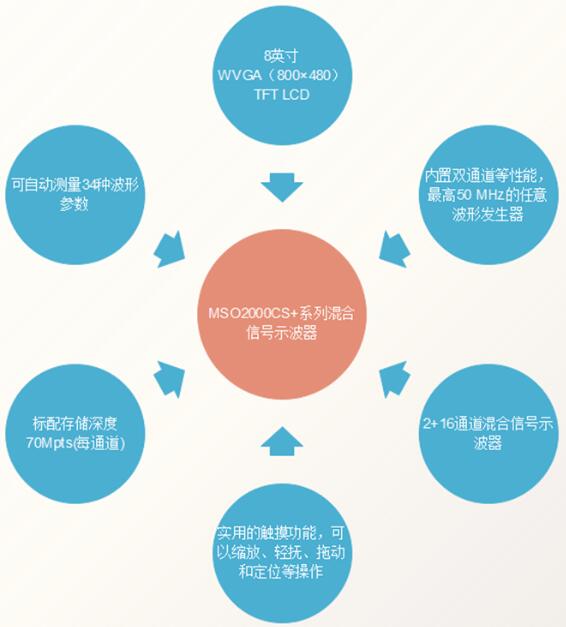

支持FFT頻域分析的新品觸屏示波器

如今觸摸顯示屏已經廣泛應用于我們的日常生活中，無論是智能手機還是平板電腦，觸摸顯示屏都在改善客戶的設備使用體驗，因此優利德也在與時俱進推出全新觸摸屏示波器，為用戶提供便捷的操作。

應用領域

■通信     ■半導體     ■工業電子     ■消費電子       ■現場維修
