壓縮空氣管道是許多制造業工廠的核心關鍵設備。壓縮空氣管道完好無損，那么依賴其運行的設備也能夠正常工作。但是，一旦壓縮空氣管道受損，進而導致的壓縮空氣泄漏會造成大量的能源浪費，為企業帶來極大的效益損失。

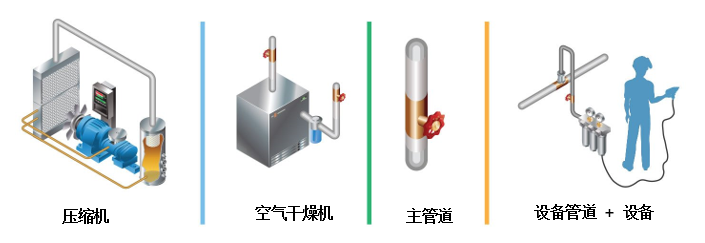

大型工廠中，空氣壓縮系統及管道可以延伸近百米長，并穿過各種設備運行系統。壓縮空氣泄漏可能發生在系統的任何環節——包括壓縮機、空氣干燥機、主管道或設備管道等。泄漏是空氣壓縮系統性能下降的主要原因。泄漏會減少管道內的空氣流量，從而導致氣壓不足，無法支撐設備正常運行。那么，如何對壓縮空氣系統進行堵漏工作呢？

解決壓縮空氣管道泄漏的原理很簡單——聽見泄漏發出的聲音并對其進行定位。然而，即使在完全安靜的環境中，大多數人都無法聽見壓縮空氣泄漏的聲音，更不用說在嘈雜的制造工廠中了。即使您認為自己聽到了泄漏的聲音，也必須近距離接近泄漏點以進行進一步的驗證。然而在實際的工廠環境中，由于設備會移動，同時壓縮空氣管道可能會懸掛在15米以上的高空處，巡檢人員難以接近泄漏點。

檢測和驗證壓縮空氣泄漏的方法

利用傳統的肥皂水法來定位和驗證壓縮空氣泄漏非常低效，并且無法覆蓋到壓縮空氣管道的每一個部位。對空氣壓縮系統進行故障排除的另一種更全面的方法是使用聲學成像儀：一種能“看”到聲音的工具進行掃描。對任何規模的工廠來說，這種全面徹底地對壓縮系統進行掃描的工作都是高效且有效的。高效，因為您不再需要在停機期間對系統的各個組件進行故障診斷和排除；有效，因為聲學傳感器的高靈敏度可以檢測到任何位置、任何大小的泄漏。同時，這種方法也使得檢測過程更加安全。

采用基于超聲波監測的聲學成像技術，可以讓壓縮空氣泄漏檢測更加的可視化和數字化。這種數字化的泄漏檢測手段不僅能夠幫助我們減少能源浪費，同時也能優化制造過程，增加企業的運營收入。

用戶案例：使用ii900 聲學成像儀進行檢測

某汽車配件廠架空壓縮空氣管線泄漏（離地約6米），使用傳統的檢測方法已經無法準確高效檢測到泄漏點。

技術員工使用福祿克的 ii900 聲學成像儀，通過觸摸屏快速調整對聲學成像頻段，壓縮空氣泄漏頻段通常在20kHz以上，該現場的頻段設置為30kHz-40kHz（黃色框），清晰地反映出泄漏點的位置。

此外，ii900 聲學成像儀有效屏蔽了現場的噪聲干擾。即使現場有很多噪聲，聲學成像儀也能準確設置泄漏的頻段，兩者是互不干擾的。

因成像儀集合眾多優點于一體，ii900 聲學成像儀在行業中已經被廣泛應用。其中包括壓縮氣體管線的食品、制藥、汽車、冶金、石化、電廠等眾多行業及其它生產制造單位。

ii900聲學成像儀的工作原理

ii900工業聲學成像儀配備了高靈敏度的麥克風陣列，即使在最嘈雜的環境中，也能快速準確地定位壓縮空氣系統中的氣體泄漏。壓縮空氣泄漏時，在泄漏點因渦流會產生聲波/超聲波能量，這些能量通過空氣傳遞至聲學成像儀的聲壓傳感器陣列，在7” LCD 顯示屏上以可視化的畫面對泄漏點進行顯示，讓工程師從圖像上即可快速對泄漏點進行排查。

▲ 64個MEMS數字麥克風的聲壓傳感器陣列

當全面掃描整個空氣壓縮系統，并定位到的所有的空氣泄漏后，工業聲學成像儀內置的強大的軟件可以幫助您識別系統中泄漏的位置，還可以實現屏幕注釋、泄漏量化(泄漏有多大？)和報告創建：

?資產標記，方便他人了解泄漏位置
