ZDS5000行業分析型示波器支持高達54種參數測量，可同時顯示24種，如此多數量的參數，是如何計算出來的呢？與其它產品計算原理有沒有區別？本文就帶您一一了解其中奧秘！

海量參數——54種

ZDS5000行業分析型示波器是目前市面上同系列示波器中測量參數最多的產品，測量項目高達54種，支持同時顯示24種參數，更支持特色的CAN總線負載率測試，可滿足絕大多數日常測試場景的測量要求！

圖1 ZDS5054Pro示波器測量參數

拒絕偽測量——全數據處理

ZDS5000行業分析型示波器通過FPGA全硬件并行處理，基于原始采樣率和512Mpts全存儲深度，對每一幀波形每一周期進行測量統計，僅需約1秒即可實現對512Mpts數據的“真正意義”參數測量。

圖2 全數據測量與抽樣測量區別

計算原理

示波器計算參數的原理也是客戶所關注的內容，工程師常常需要追溯測試原理來判定參數計算是否滿足要求。在示波器測量項目選擇界面上已將每一項的測試原理以及方法列出，本文在此做匯總。

? 占空比

圖3 占空比測試原理

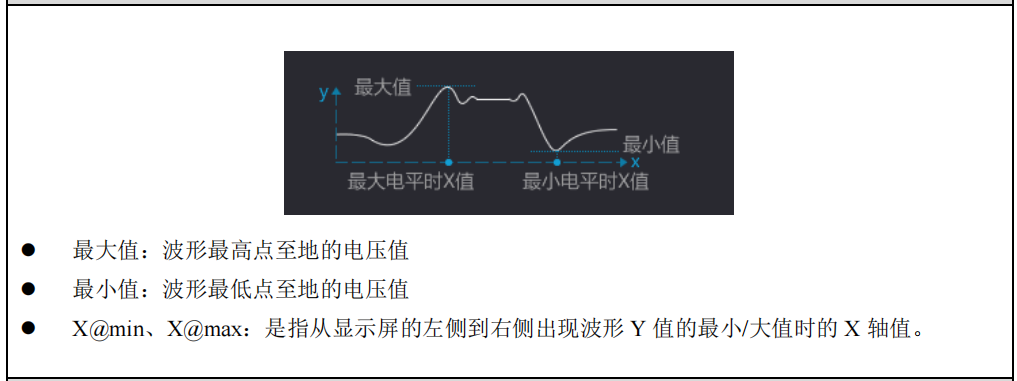

? 最大值、最小值以及對應的 x 值

圖4 最大值、最小值以及對應的 x 值測試原理

? 頂部值、底部值、峰峰值、幅值

圖5 頂部值、底部值、峰峰值、幅值 測試原理

圖6 頂部值、底部值、峰峰值、幅值 測試原理注釋

? 過沖和預沖

圖7 過沖和預沖測試原理

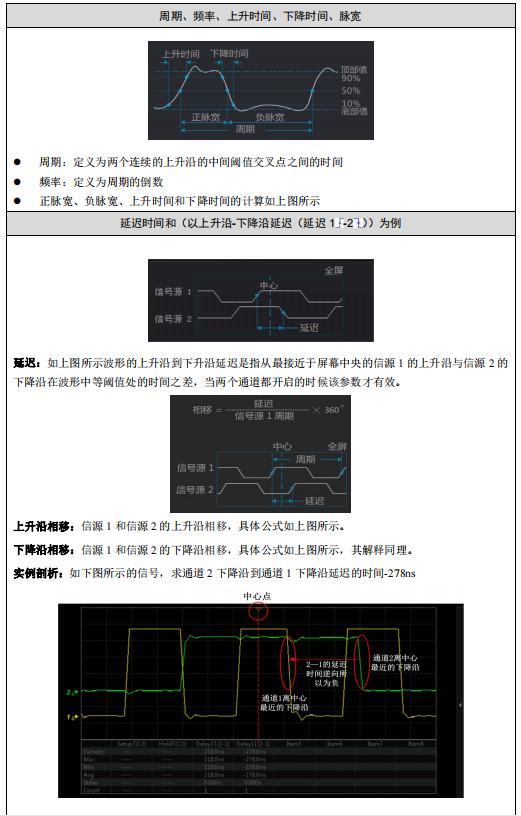

? 周期、頻率、上升時間、下降時間、脈寬延遲時間

圖8 周期、頻率、上升時間、下降時間、脈寬延遲時間測試原理

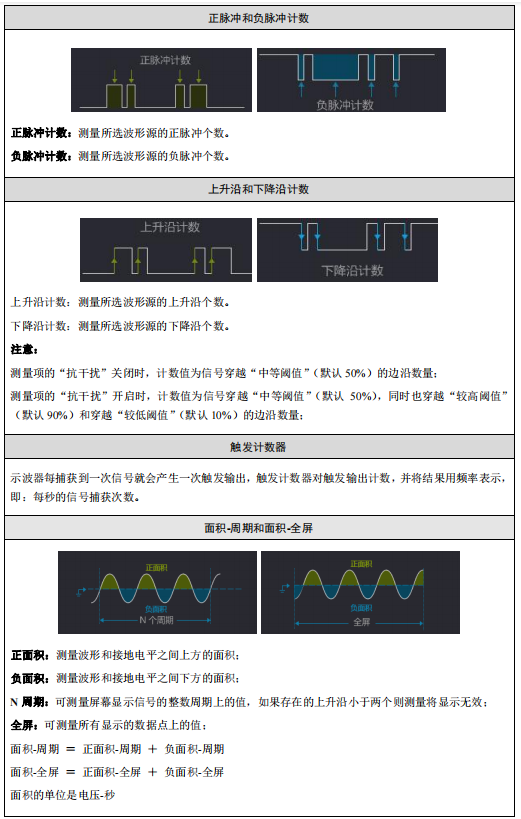

? 脈沖、邊沿、觸發器計數，面積周期、面積全屏

圖9 脈沖、邊沿、觸發器計數，面積周期、面積全屏測試原理

? 平均值、有效值、脈沖串長度和突發長度

圖10 平均值、有效值、脈沖串長度和突發長度測試原理

? 全屏交流有效值、校準平均值以及時間相關

圖11 全屏交流有效值、校準平均值以及時間相關測試原理
