在隔離通訊、隔離驅動、隔離采樣放大等應用場景需要功率1~3W的隔離電源。我司P系列電源模塊為此量身設計，具有高隔離耐壓、小隔離電容，優秀的EMC性能。只需簡單的外圍電路，就能實現優秀的EMC性能。

P系列產品是1W~3W定壓輸入隔離非穩壓輸出的電源模塊，用來給隔離總線、隔離采樣放大、隔離驅動、手持設備等供電。作為二次電源，對浪涌、瞬間脈沖群抗擾度沒有要求，前端的一次電源會吸收這些干擾信號。但是對傳導、輻射、靜電性能要求與一次電源一樣。

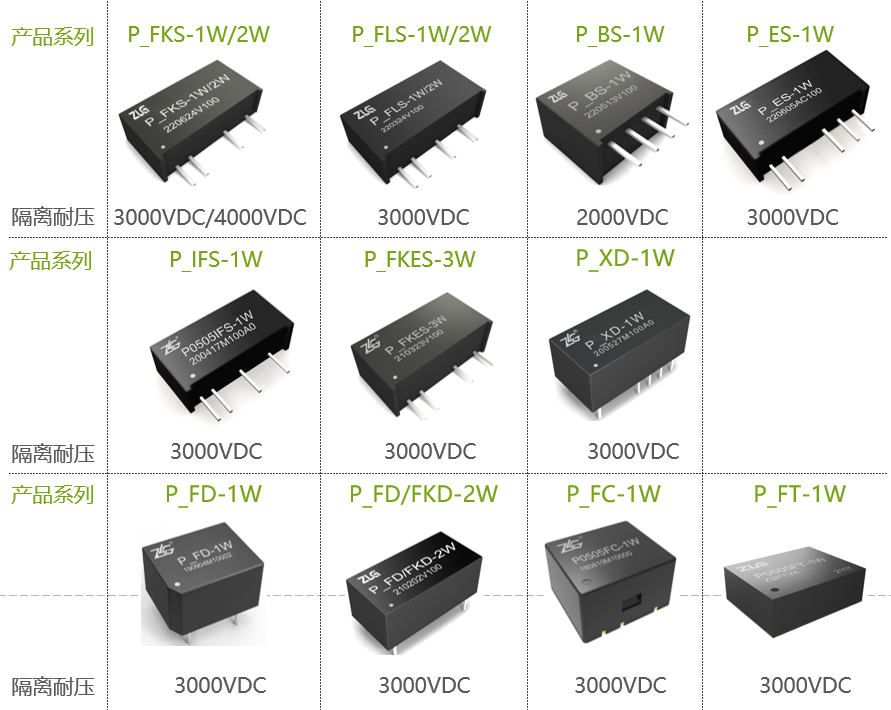

圖1 P系列電源模塊

P系列規格書中EMC要求如表1所示。

表1 EMC特性要求

圖2 EMC推薦外圍電路

圖2中電容C1、C2選4.7μF，耐壓值10V或以上；LDM選擇6.8μH，建議電流選擇實際輸入電流的1.5倍，Cout根據實際的輸出電壓選擇不同的電容。不需要在產品輸入地與輸出地之間增加Y電容，輻射與傳導的性能也非常好。

以產品P0505FKS-1W為例

1. 傳導騷擾測試

P0505FKS-1W產品增加外圍電路，測試傳導性能，如圖3所示：

圖3 P0505FKS-1W加外圍傳導測試數據（QP值）

2. 輻射騷擾測試

P0505FKS-1W裸機、加外圍電路等不同情況下測試輻射結果如圖4和圖5所示。

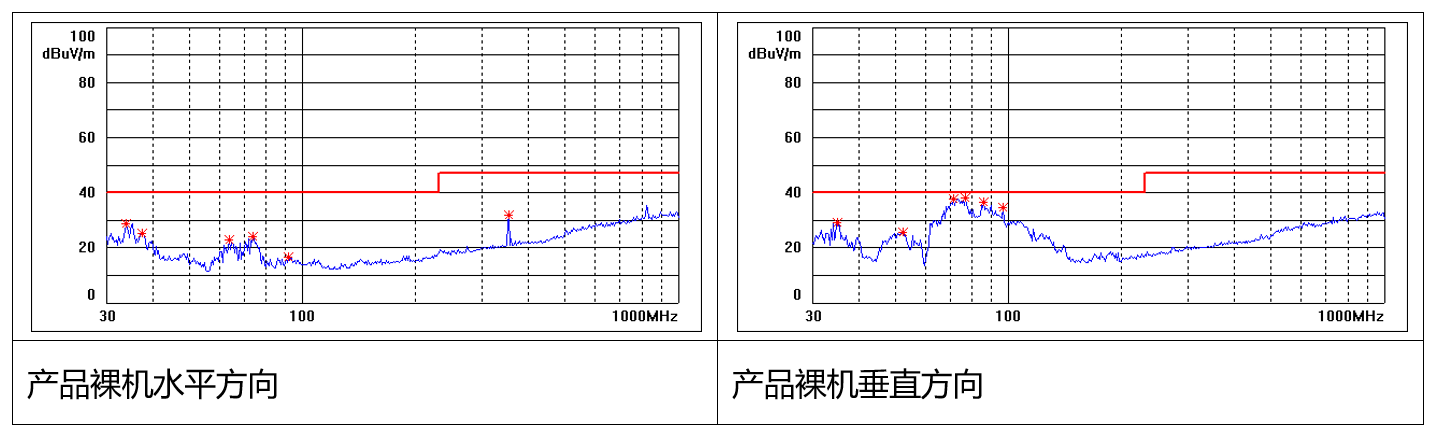

圖4 產品裸機測試數據

圖4中使用的是CISPR32/EN55032 CLASS B限制值。

圖5 產品增加外圍電路測試數據

3. 靜電抗擾度

裸機試驗10pcs產品，測試產品接觸和空氣放電，測試結果如表2所示。

表2 P0505FKS-1W產品靜電測試數據

由以上可知，P0505FKS-1W產品在增加外圍電路后，傳導和輻射性能非常好，余量也充足，特別是輻射性能，在沒有增加外圍的情況下試驗品都可以過CISPR32/EN55032 CLASS B，只是余量較少；試驗品在接觸靜電±4kV和空氣放電±8kV情況下，產品一直正常工作。

P系列產品有優秀的EMC特性，只需要簡單的外圍電路。

圖6 P0505FKS-1W
