背景

單體電池電壓管理是電力儲能BMS的核心功能之一，BMS通過監測電池電壓等參數可控制電池充放電過程，使電池工作在安全狀態，防范安全事故發生。

電池在充電過程中，如果電壓監測不準，有過充或誤觸發均衡等風險，電池可能鼓包、發熱，存在燃燒、爆炸等隱患。

電池在放電過程中，如果電壓監測不準，有過放或誤觸發均衡等風險，正負極活性物質可逆性受到破壞，電解液分解，負極鋰沉積，導致電阻增大，容量明顯衰減。

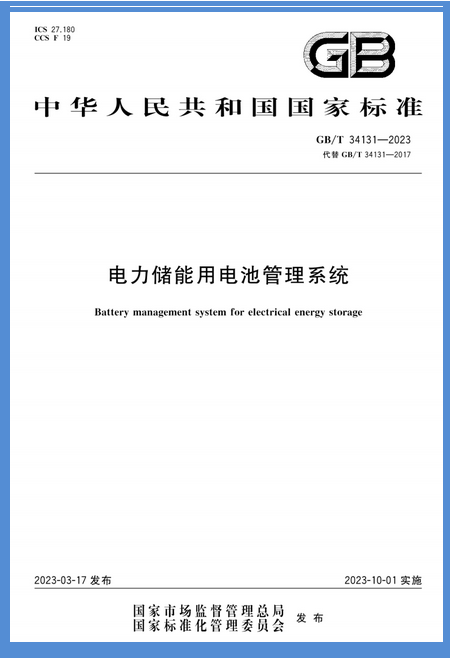

因此，國家和行業標準均對BMS電池電壓采集功能和指標提出了相關要求。以最新國標GB/T34131-2023《電力儲能用電池管理系統》（2023年10月1日正式實施，以下簡稱“新國標”）為例，明確提出BMS應具備電池單體電壓采集、均衡等功能。

新國標解讀

◆ 技術要求

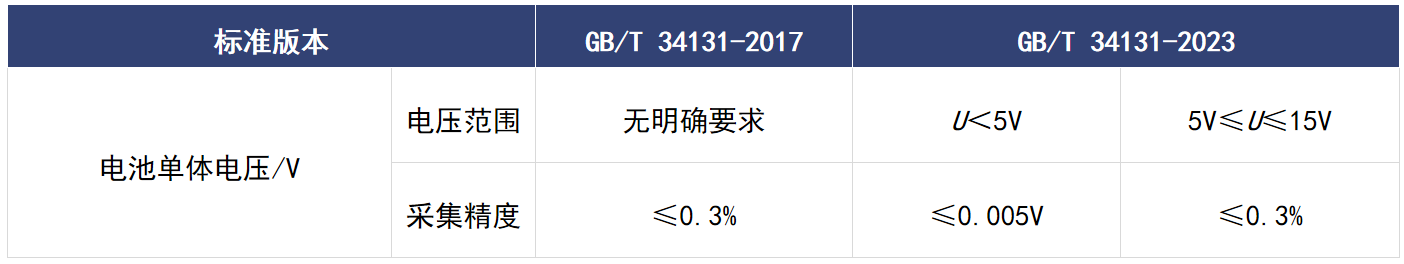

新國標“6.2數據采集”部分明確規定BMS單體電壓采集范圍、誤差要求，相較于GB/T34131-2017版，可以看出，新國標對電力儲能BMS的電池單體電壓采集能力要求更高，詳細對比如下：

◆ 測試方法

針對BMS單體電池電壓采集功能的驗證測試，新國標提出需要使用電池模擬裝置。而對于電池模擬裝置的選型，須考慮以下四個測試要點：

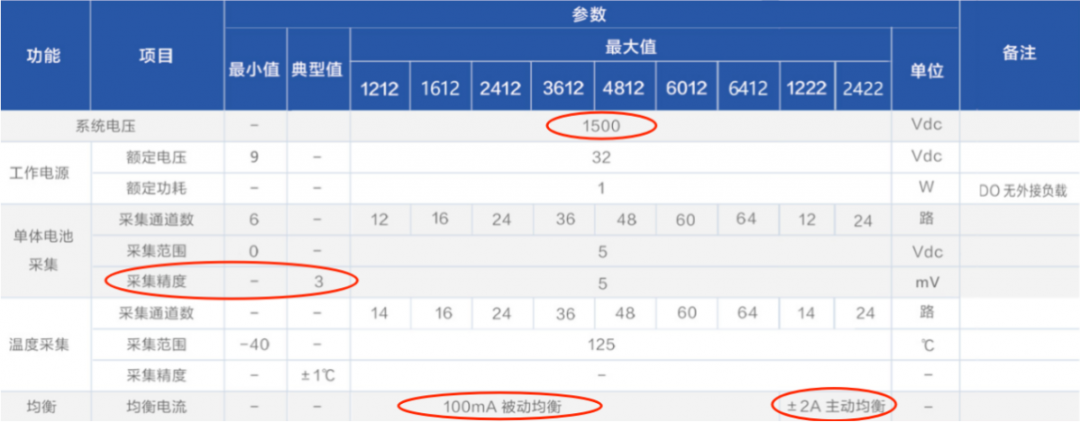

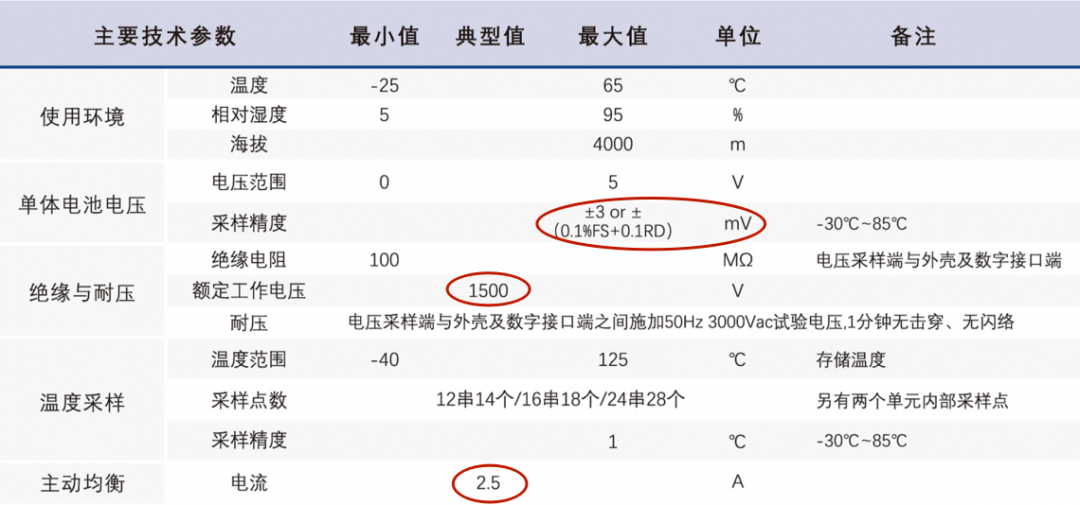

◆ 儲能主流BMS廠家規格參數表

NGI電池模擬器產品線介紹

NGI深耕BMS測試多年，基于國家標準和行業TOP客戶需求自主研發了全系列電池模擬器產品，可完成新國標要求的儲能BMS單體電芯電壓采集精度、主/被動均衡、部分報警與保護功能等測試項目。NGI電池模擬器系列具備三大特點：

●高精度：電壓精度最高可達0.1mV，匹配BMS高精度發展趨勢；

●多功能：兼具電芯模擬、主動/被動均衡、故障模擬、SOC模擬、內阻模擬等功能，節省客戶前期投資成本與安裝空間；

●高集成度：單機3U標準機箱可集成24通道，支持416通道串聯。
