如下圖1所示，開關的ON/OFF測試可使用直流電源與電子負載裝置的組合來進行。為了可以成功的進行測試，必須要了解流過開關的電流會因為電子負載的規格與設置而發生變化。特別是在進行壽命測試時，需要注意這個情況會影響測試開關的壽命。

在本文中，會向大家分享幾種使用不同電子負載時的測量結果，可以幫助您了解如何為開關測試系統來選擇或設置電子負載裝置。

1.開關測試系統的配置與測試條件

圖1顯示了開關的ON/OFF測試的系統配置圖。

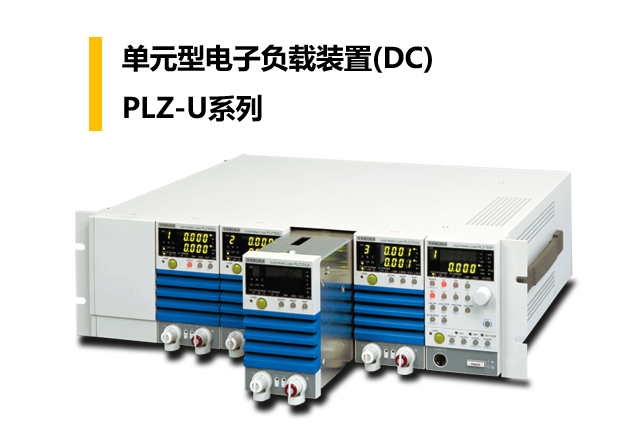

測試條件:將直流電源的直流電壓設置為14.6V。PLZ150U或PLZ70UA設置為CC或CR模式。

2.測量結果

2-1: PLZ150U

2-2: PLZ70UA

開關測試系統的要點

在準備測試系統時需要注意以下幾點:

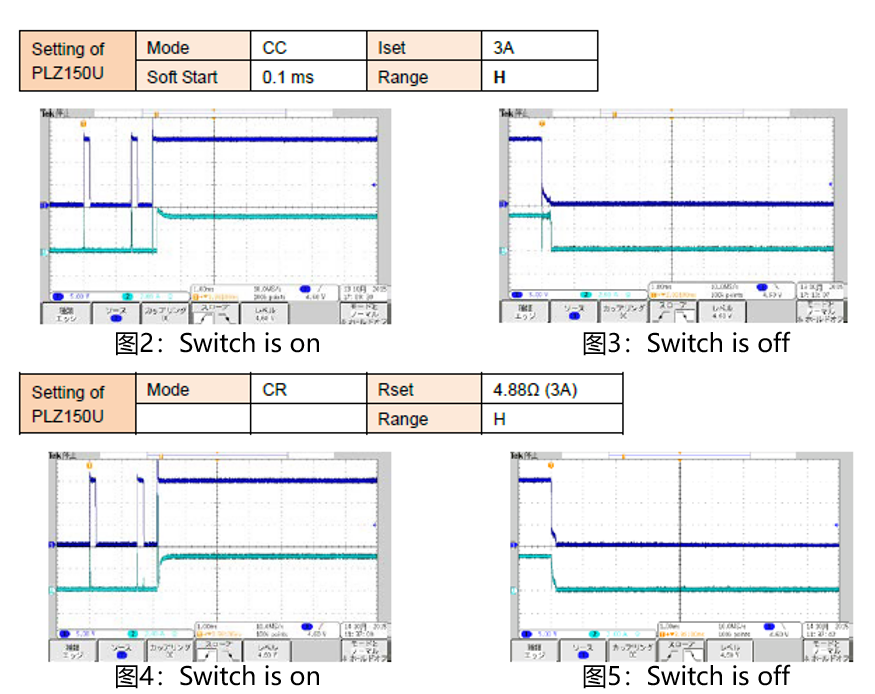

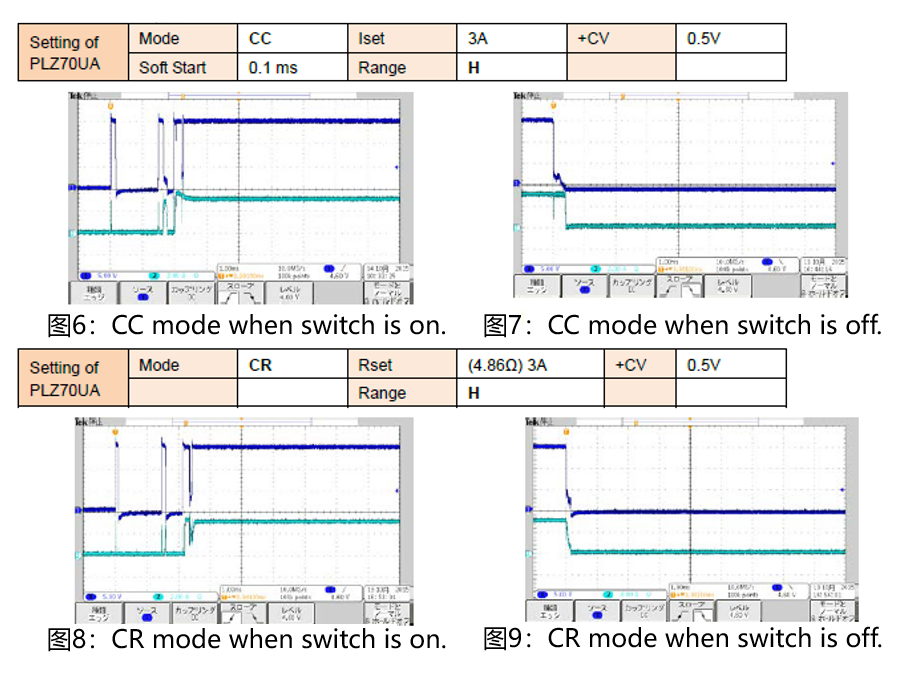

1)開關接通時的顫動幾乎不產生電流(可參考圖2、4、6、8)。*1

2)將軟起動設置為0.1ms以盡快啟動電流。

3)當switch-off時，CC模式與CR模式的電流大小不同。CC模式可流過更大的電流(可參考圖3、5、7、9)。

4)將電解電容器與電子負載輸入并聯也可有效模擬啟動浪涌電流(接通浪涌)。使用電容器，在開關斷開時，開關兩側將施加非常小的電壓。

5)如使用PLZ70UA的OV輸入工作電壓的電子負載裝置，請設置CV值(＋CV模式)。

*如先關閉電源的輸出，可能會導致電子負載報警。所以請先關閉電子負載，然后再關閉電源的輸出。

6)使用功率足夠大的電子負載時，過電流測試可在同一系統中進行。在上述測試條件下，PLZ150U可以提供比PLZ70UA更好的結果。

*1:軟啟動功能是逐步啟動電子負載，以避免電流過沖。當短脈沖電壓在顫振期間首次施加到電子負載時，軟啟動將最大限度地減少大的啟動電流。可將電流啟動時間延遲約0.1~0.2s。
