55%的電子設備的失效和溫度相關

權威機構調查顯示，電子設備的失效55%和溫度相關。隨著溫度增加，電子設備失效率呈指數增長。一般而言電子元器件的工作可靠性對溫度極為敏感，器件溫度70-80℃水平上每增加1℃，可靠性就會下降5℃。

電路元器件在工作時，由于通過元器件的電流的不同，各個器件之間的差異等原因，而產生的熱量也會隨之不同，體現在元器件表面特征就是溫度差異。紅外熱像儀就是利用各個元器件溫度之間差異，通過圖像的形式直接呈現被測目標的熱分布狀況，從而分析電路中各元器件的性能表現。

如何能夠更高效的在第一時間發現異常發熱點，加快研發及測試進程？

客戶背景

電機控制器研發及生產公司

-    研發電動滑板車，電動自行車的電機控制器和儀表

-    研發部  王工

日常檢測工作：

-     測量PCB線路板上元件的溫度，檢查PCB的電路是否存在發熱隱患，同時快速準確定位發熱源。

-     測量電線和鋁外殼，塑料外殼的溫度，檢查產品在使用時的發熱情況, 確定發熱源，同時能夠觀察產品的發熱情況和熱傳遞情況。

日常檢測難點：

-     目前使用接觸式測溫儀，每次需要在板子上布起碼10個點，起碼半個小時，還經常可能布錯位置，需要重新布點，耗時長。

-     有些電子器件尺寸比較小，難以檢測。

-    沒法全局分析，只能布點逐一分析，很難檢測全程，并且容易遺漏。

Fluke iSee手機熱像儀：提高檢測效率/看清小器件發熱/直接觀察發熱和熱傳遞。

“成像效果很好，溫度顯示非常直觀，對比原來方法， Fluke iSee可以快速定位發熱源，同時熱像圖的刷新頻率足夠高，可以直接觀察熱量傳遞過程，大大提高了我們檢測和分析的效率。”

——王工

現場實測：

直接插上手機，通過這個小小的紅外鏡頭，就可以查看溫度分布。

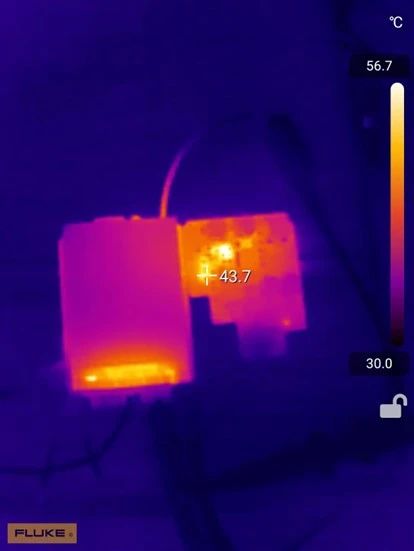

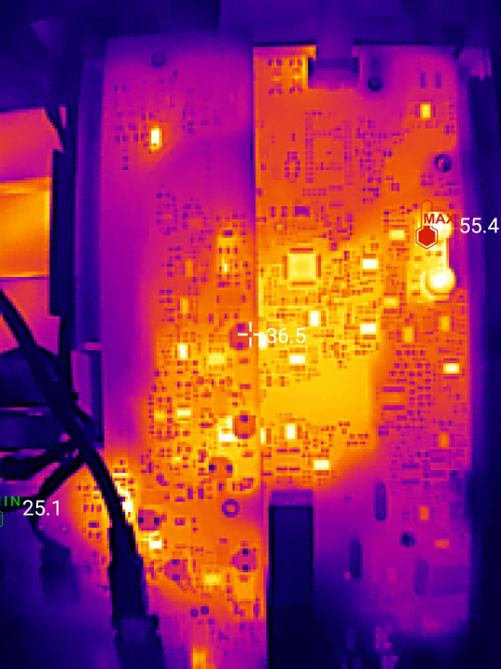

以上4張圖分別是通電5秒中不同時間段PCB板的溫度狀態，在手機上可以非常直觀地看到溫度變化的全過程。

圖4中，溫度最高的元件是一顆三極管(作為穩壓電源使用)， 當我用Fluke iSee來觀察PCB板上電后的熱像圖， 可以非常清晰地看到這顆三極管在5秒內升溫至53度，然后保持53度。基于此結果，我可以更換這顆三極管，使其溫度降低至40度以下。以滿足我產品的指標。

“非常樂意推薦Fluke iSee給大家，這款產品很適合我們同行和客戶使用，可以快速檢測到發熱源，大大加速分析問題的過程。”

——王工
