對于一些時間較久或線路對應標識不清晰的現場設備，一旦遇到線路故障或緊急問題，需要工程師一一排查比如線纜和斷路器的對應關系，再進一步處理故障。有時會花費很多時間精力甚至無法順利解決。線路的對應排查工作，既需要豐富的現場經驗，也需要專業的工具來輔助判斷。
要識別通電或斷電線束內的對應電線，可以通過專業的尋線儀設備，使繁瑣重復的測試流程變得簡單，同時更安全更快捷，事倍功半！
使用尋線儀識別線纜對應關系的具體接線方法如下：
01 對于斷電電路
需要將發射器正極接入需要識別的這根線，其他線全部接入負極并同時接地。接下來就可以通過接收器來跟蹤線纜位置以及查找對應關系。

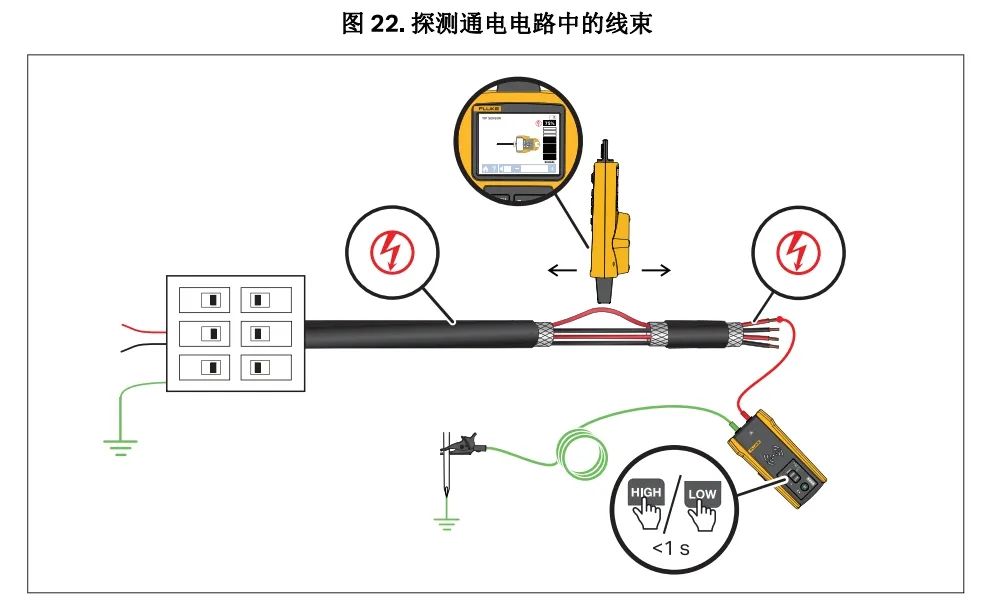

02 對于通電電路
需要將發射器的正極接入需要識別的這根線，發射器的負極接地。接下來使用接收器來識別這一根線，注意在識別時，需要將測試的線與并行的其電線撥開一定距離，以避免其他線帶來的信號干擾。在這些線中找到信號最強的表示對應正確。
接下來小福為大家分享一個現場測試案例：
03 案例介紹
崔工現場遇到一個施工導致的電纜短路故障，需要對這條電纜重新維修接好，在這之前需要先找到這條電纜所對應的斷路器。由于設備標識不清晰，且原來有一些已廢棄的線路，需要在現場的2個配電柜中的30多個斷路器里面找到對應這條短路電纜的正確一路。
通過尋線儀的發射器接入電纜的故障點，正極接入其中一相，負極接地。接下來使用發射器在對應的配電柜中，根據信號強弱進行掃描排查，找到對應信號最高的即為對應的一路。
通過專業的尋線儀，可以更快的確認和驗證問題，事倍功半。福祿克新發布的F2052/2062高級尋線儀套件，具有CAT IV600V安全等級，可以測試帶電或不帶電線纜。具有快速定位線纜位置、查找短路或斷路點、識別斷路器和保險絲、NCV非接觸電壓檢測功能，使得線纜位置和故障“可聽可見”，節省工程師的故障排查時間。
