將直流電源連接到負載看起來很明確，但在某些情況下可能會變得具有挑戰性。雖然電源制造商將其產品設計為在為各種負載供電時保持穩定，但某些負載特性存在著風險，甚至會損壞電源的輸出級。感性和容性負載以及負載電流快速變化的負載可能會產生導致振蕩的條件，從而危及電源和負載。此外，感性和容性負載可以向電源施加能量。

本文中，我們將探討直流電源的不同類型的危險負載，并提供解決方案，以確?？煽康碾娫催\行和負載保護。

Inductive Load

感性負載

感應負載，如電機、電磁線圈和機電繼電器，可向電源輸入能量從而損壞電源。當電壓和電流施加到感應負載上時，就會形成磁場，儲存勢能。當電源被關閉時，磁場就會崩潰，在相反的極性上產生電壓驟升。這種反向電動勢會損壞電源的輸出級。

為了保護電源，在電源的輸出端并聯了一個反向偏置二極管，稱為續流二極管或整流二極管。當電源關閉時，這個二極管允許感性負載產生的電流流過它，從而保護電源不受反向電動勢的影響。

圖1所示，使用續流二極管保護電源免受反向電動勢的影響。

Capacitive Load

容性負載

容性負載，如超級電容器、電容負載組或濾波器，會對電源產生危險的電流尖峰。與感性負載類似，容性負載存儲勢能。當電源電壓低于負載上的電壓時，負載會產生電流浪涌，從而損壞電源。

在輸出端增加一個串聯二極管，防止容性負載的反向電流流入電源，起到保護作用。當電源給負載通電時，二極管正向偏置，但當電源電壓降至低于負載電壓時，二極管反向偏置。

圖2所示，串聯二極管以保護電源免受容性負載的放電。

Battery load

電池負載

電池作為電化學電源，如果電壓超過電源電壓，電池會損壞直流可編程電源。

與容性負載一樣，串聯二極管可以保護電源不受電池放電電流的影響。

另一方面，如果發生反極性連接，直流可編程電源也會損壞電池。極性檢測電路和接觸器被用于電池的安全測試系統，以防止對連接錯誤的電池供電。

Load Circuit

Oscillation

供電 - 負載電路振蕩

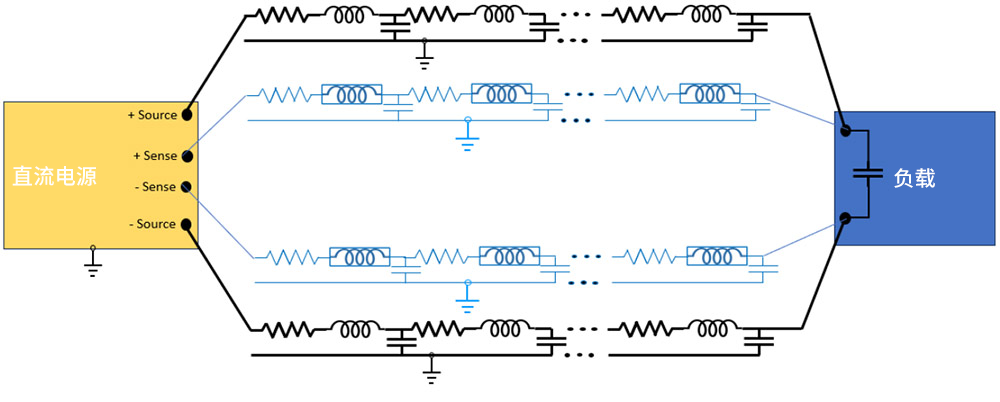

某些類型的負載會導致電源振蕩，可能會損壞電源和負載。高容性負載、感性負載和具有快速變化特性的負載會導致電路不穩定。

施加濾波器，如 π 型濾波器，可以減輕無功電流和快速變化的負載的影響。

此外，電磁噪聲可導致電源線路不穩定，適當的接地技術對于防止這種情況至關重要?？s短電源和負載之間的布線，并使用屏蔽線纜，也可以減少外部噪聲的干擾。

圖 3 所示，（本文首圖）的 π 型濾波器可將電源與高頻效應隔離開來。
