PTS-系列之PEK-500系列教學

PEK-510模塊之單相光伏并網逆變器PQ下垂控制

寫在前面的話：

PQ下垂控制是一種基于電流和電壓的控制方法，通過測量負載的電流和電壓與設定的參考值進行比較，然后根據比較結果來調整逆變器的輸出電流和電壓，使其滿足負載的需求，具體來說，當負載的功率需求增加時，逆變器會增加輸出電流和電壓；當負載的功率需求減少時，逆變器會減小輸出電流和電壓；PQ控制具有較好的穩定性和響應速度，具有精確性高、效率高、穩定性好等優點，在光伏并網系統中具有廣泛的應用。本節通過PKE-510單相光伏并網逆變器PQ控制功能進行教學與分析，為老師提供相關實驗與教學資源參考。

PEK-510 單相光伏并網逆變器

PEK-510模組介紹：

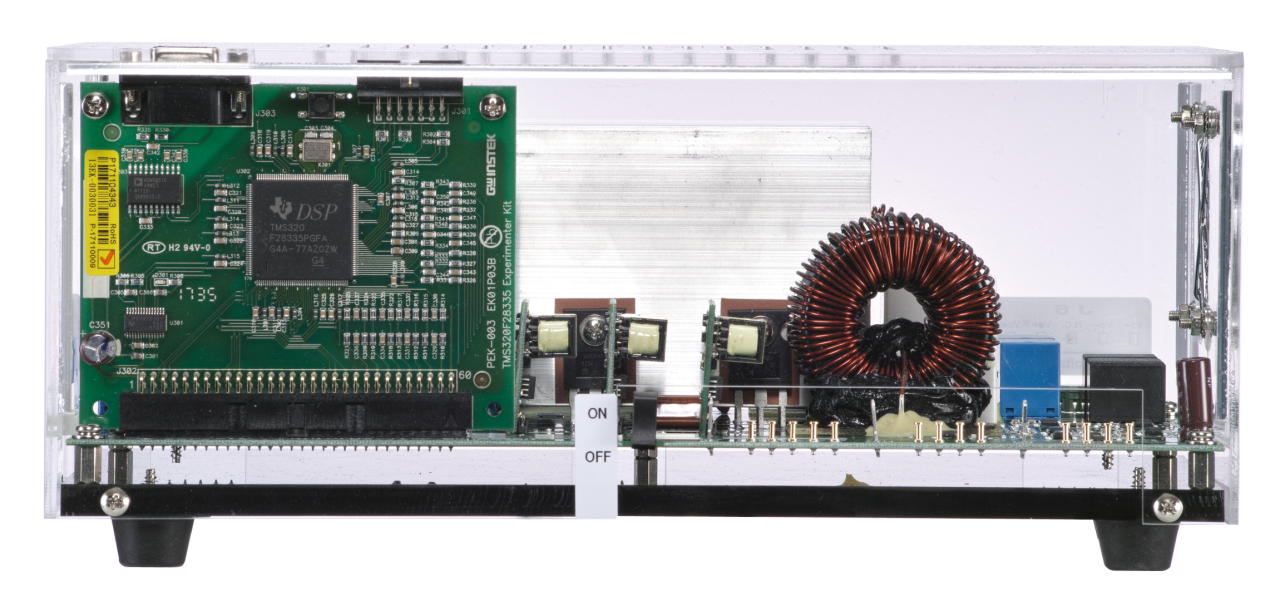

PEK-510 為單相光伏逆變器模組(Single Phase PV Inverter Module)，模組實物照片如圖1 所示，主要兩級組成，前級為升壓式轉換器(Boost Converter)，后級為單相全橋逆變器(Single Phase Inverter)，同時還具有主要變量的檢測和DSP控制功能部分。該模組實驗目的是為使用者提供基于DSP控制的電力變換器學習平臺，即借助 PSIM 軟件完成仿真和實驗。第一實驗者可以在PSIM上建立模擬（連續）仿真電路，以學習電力變換器的原理、分析和功能設計；第二將電力變換器的控制轉化去數字（離散）仿真部分，進行仿真研學；第三借助DSP芯片內部所具有的A/D轉化器、數據處理和PWM信號生成功能，再次進行數字（離散）仿真；第四通過PSIM 之 C代碼生成功能，將控制部分生成C代碼；最后將生成的C代碼下載于PEK-510的DSP之中，以備實物實驗。這樣設計的最大優點方便實驗者能夠快速完成DSP對變換器主電路的控制。

進行實驗除需要PEK-510 模組外，仍需配置PEK-005A(輔助電源)和 PEK-006 (JTAG 下載器)等，并在 PTS-5000 的實驗平臺上完成。

PTS-5000 實驗平臺

單相光伏并網逆變器PQ控制組成

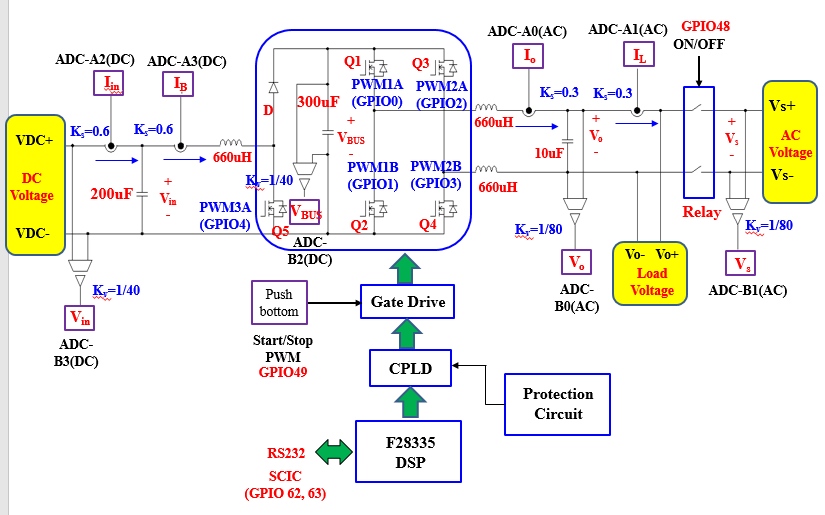

單相光伏并網逆變器實驗系統組成如圖3所示，即主要由DC電源、單相逆變電路、交流電源、檢測單元模塊和DSP數據采集、處理及PWM信號模塊組成。

圖3 單相光伏并網逆變器實驗系統

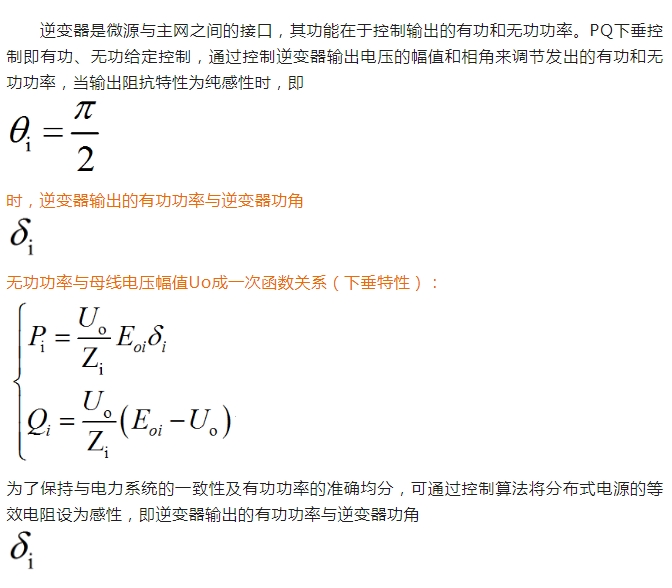

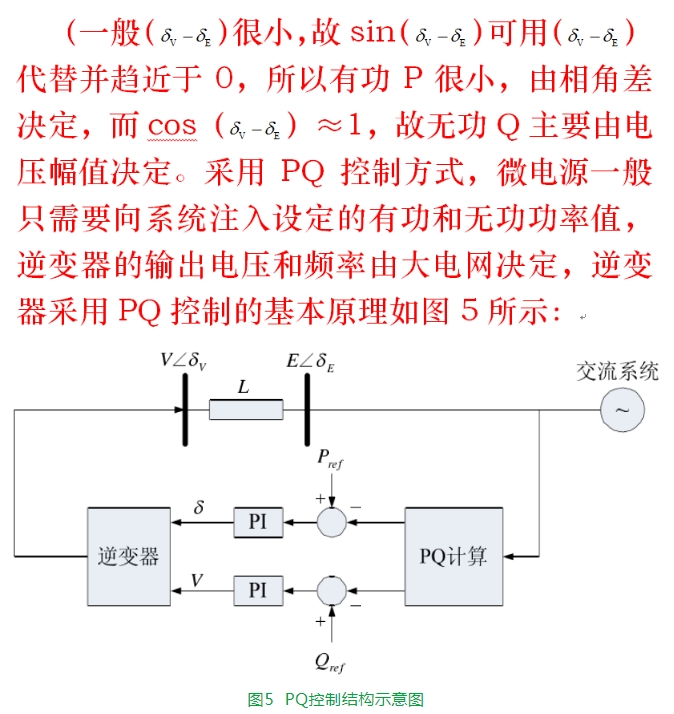

單相光伏并網逆變器PQ控制方案
