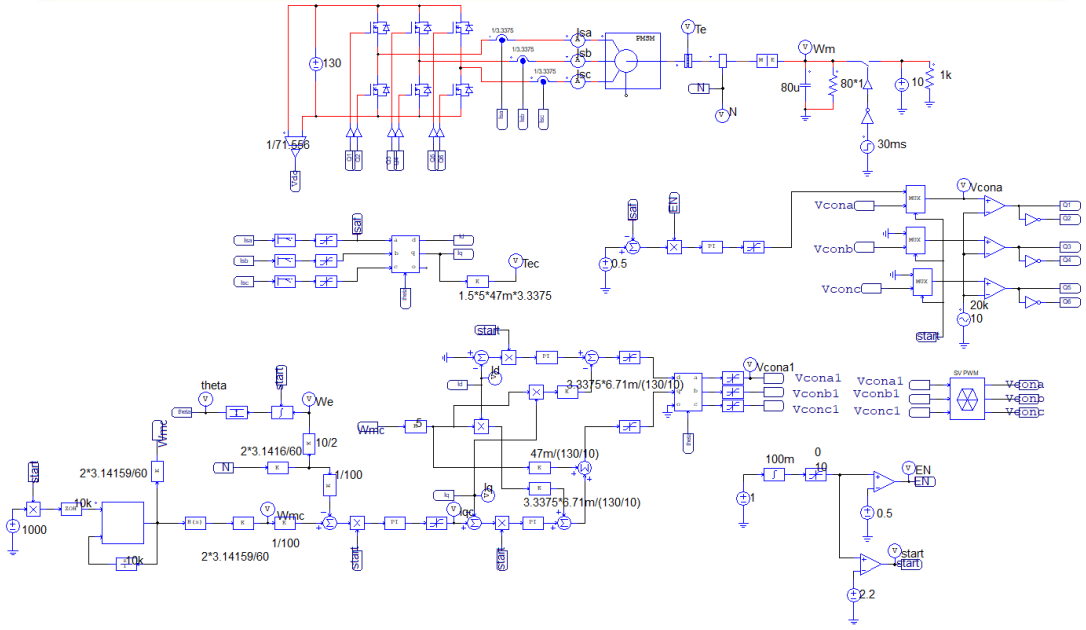

圖11 Motor Driver 轉子初始位置檢測及啟動仿真電路

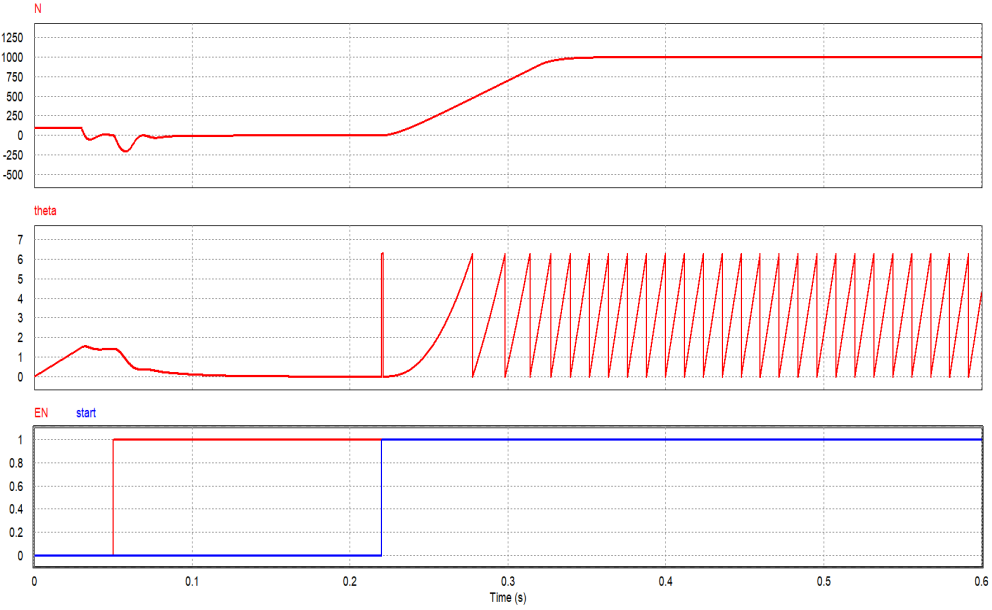

圖12 Motor Driver 轉子初始位置檢測及啟動仿真結果
2) 實驗
基于PTS-3000實驗平臺的PEK-190及電機模組實驗系統如圖13、14、15和16所示。

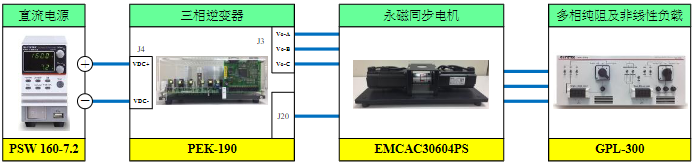

圖13 實驗設備與教具PEK-190配置圖
圖14 電機、實驗設備實際接線圖
圖15 電機驅動線與編碼器線接線圖
圖16 電機負載線與負載接線圖
三相定子電流和轉速實驗測試如圖17和18所示。
圖17 電機三相定子電流
圖18 電機實際轉速
結 論
當模塊在啟動前,系統進行了轉子初始位置檢測以防止電機反轉。通過觀察電機驅動器的定子電流和電機轉速可知,增加了初始位置檢測與啟動后PMSM電機能夠平滑啟動且達到給定轉速2000RPM。
