作者丨鼎陽科技 陳嘉明

01 引言

電子負載的CC模式下，可以調節電流的上升下降斜率，在開關電源中同樣也存在電源上升下降斜率的設置項。那么，如何驗證電流的上升下降斜率是否得到了調節？相關設置項的調節反映到電流上又是怎樣的？

使用直流電源和電子負載組成的系統，并用示波器與電流探頭對其中的電流進行測試時，調節電子負載中電流的上升下降斜率，但觀測到的電流上升時間并未有明顯的變化。

讓我們在實際測試中驗證相關情況的產生原因，以及如何才能正確觀察并測量到電子負載和開關電源中設置的上升下降斜率。

02 實驗驗證

這里使用鼎陽科技寬范圍可編程直流開關電源SPS5081X和高性能可編程電子負載SDL1030X來進行驗證。

先來驗證一下SPS5081X的電流上升時間，在直流電源中設定電壓為9V，電流為1.5A，在電子負載中設定為CR模式，電阻值設置為5Ω，電流探頭使用CP6500，檔位為0.1V/A，可以觀察到流經的電流大致為1.5A，環境的搭建和示波器的顯示如下所示 ：

測試環境

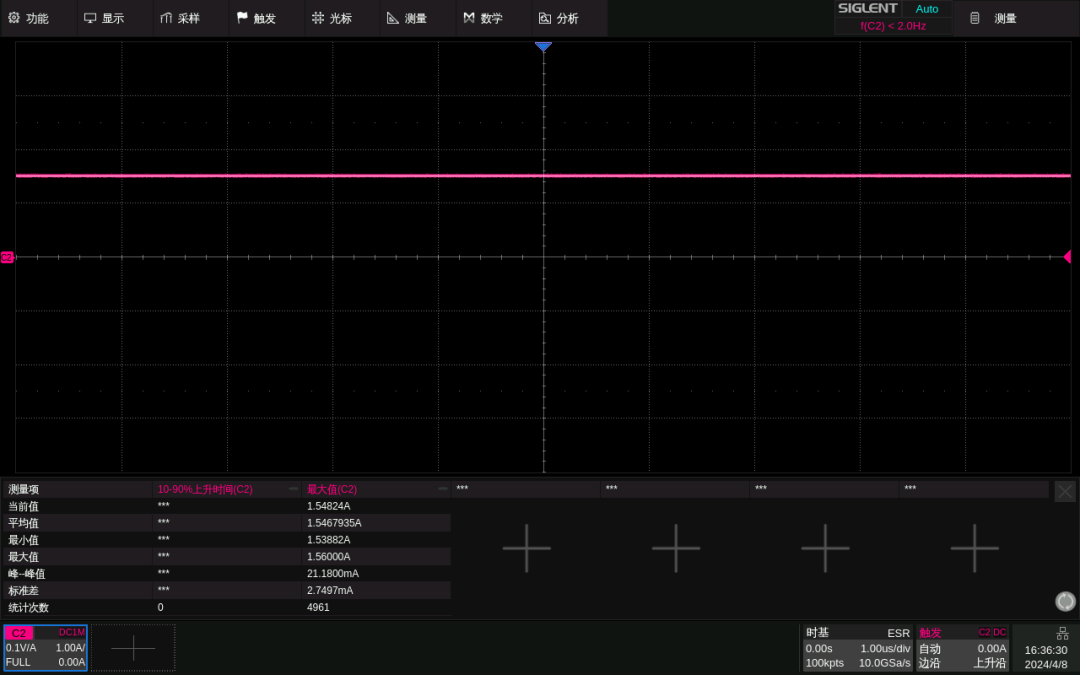

示波器測得電流大小

首先在整個系統中由示波器通過電流探頭對電流進行測量。在直流電源與電子負載的連接線上已有穩定的直流電流，此時若是用電流探頭直接進行測量，無法得到電流的上升時間與速率，只能通過調節觸發方式并在電流生成的那一刻進行觸發，才能觀測到電流的上升時間。

此時我們選擇開關SPS5081X的output來捕獲電流出現并跳變那一刻的波形，將SPS5081X中的Irise設置為30A/s，將Priority mode設置為由Slew value控制，在此設置下1.5A的電流理論上將耗時50ms，這里通過開啟電源的output來捕獲其上升時間，測得的上升時間為43ms。

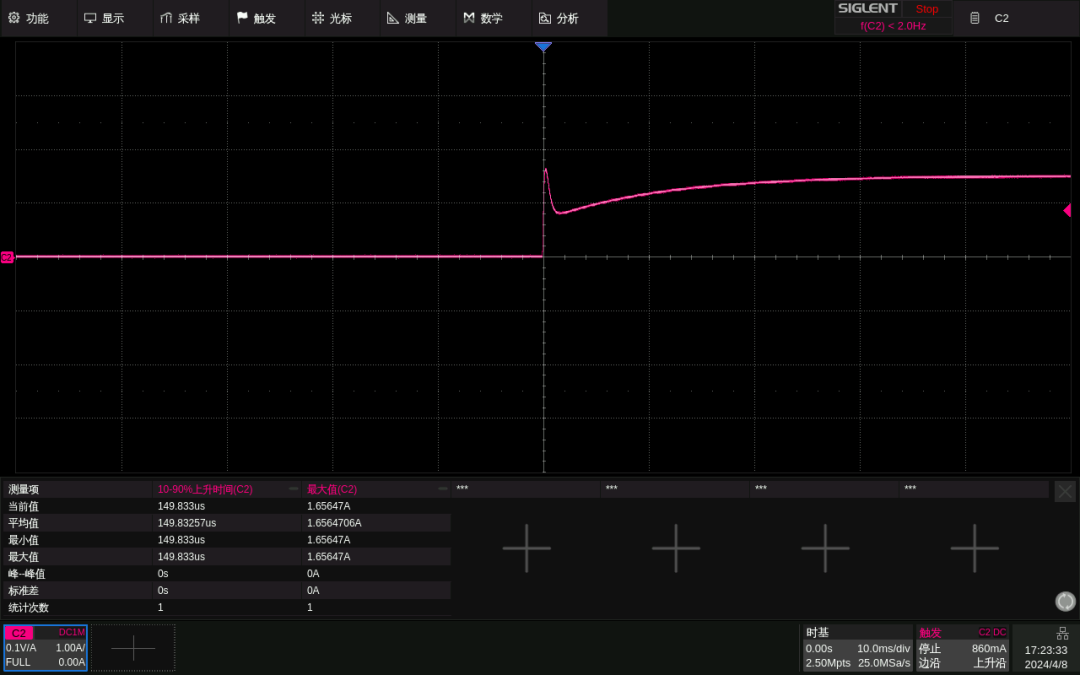

電源Slew value設定30A/s下測得的上升時間

其中，若是使用Priority mode為High Speed，測得的上升時間為21ms左右，結果如下所示：

電源Priority mode為High Speed下測得的上升時間

現在把電源的Irise設置為0.1A/s再次進行測試，理論上有著15s的上升時間，測得的結果與理論值相近，如下所示：

電源Slew value設定0.1A/s下測得的上升時間

將SPS5081X和SDL1030X都設定為CC模式且電流為1.5A，其中直流電源的priority mode為High Speed，電子負載SDL1030X的電流上升斜率分別設置為0.5A/us和0.01A/us，和剛才一樣，打開電源的output，示波器進行single觸發來捕獲電流的上升時間，進行測試后得到測試結果如圖所示：

電子負載SDL1030X的電流上升斜率設置為0.5A/us

電子負載SDL1030X的電流上升斜率設置為0.01A/us

此時觀察到兩者的上升時間并沒有太大的差別，不考慮電流瞬間的峰值，兩者都是在20ms左右到達的最大電流值。
