在室溫時，噪聲功率譜密度PNAD = -174dBm/Hz。

因而有以下的公式：

在公式中，PNOUT是已測的總共輸出噪聲功率，-174dBm/Hz是290°K時環境噪聲的功率譜密度。BW是感興趣的頻率帶寬。增益是系統的增益。NF是DUT的噪聲系數。公式中的每個變量均為對數。為簡化公式，我們可以直接測量輸出噪聲功率譜密度(dBm/Hz)，這時公式變?yōu)椋?

為了使用增益法測量噪聲系數，DUT的增益需要預先確定的。DUT的輸入需要端接特性阻抗負載(射頻應用為50Ω，視頻/電纜應用為75Ω)。輸出噪聲功率譜密度可使用頻譜分析儀測量。

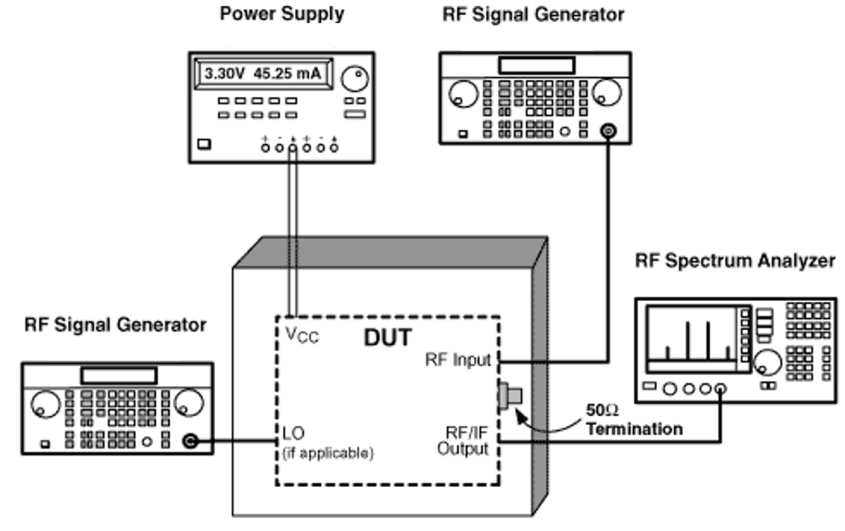

增益法測量的框圖見下圖所示。

圖3.噪聲系數增益法測量框圖

如圖所示，在指定的LNA增益設置和VAGC下測量得到的DUT增益為80dB。接著，如上圖設置儀器，射頻輸入用50Ω負載端接。在頻譜儀上讀出輸出噪聲功率譜密度為-90dBm/Hz。為獲得穩定和準確的噪聲密度讀數，選擇最優的RBW (分析帶寬)與VBW (視頻帶寬)為RBW/VBW = 0.3。計算得到的NF為：-90dBm/Hz + 174dBm/Hz - 80dB = 4.0dB

只要頻譜分析儀允許，增益法可適用于任何頻率范圍內。最大的限制來自于頻譜分析儀的噪聲基底。在公式中可以看到，當噪聲系數較低(小于10dB)時，(POUTD -增益)接近于-170dBm/Hz，通常LNA的增益約為20dB。這樣我們需要測量-150dBm/Hz的噪聲功率譜密度，這個值低于大多數頻譜儀的噪聲基底。在我們的例子中，系統增益非常高，因而大多數頻譜儀均可準確測量噪聲系數。類似地，如果DUT的噪聲系數非常高(比如高于30dB)，這個方法也非常準確。

方法三、Y因子法

Y因子法是另外一種常用的測量噪聲系數的方法。為了使用Y因子法，需要ENR (超噪比)源。這和前面噪聲系數測試儀部分提到的噪聲源是同一個東西。

圖4.噪聲系數Y因子法測量框圖

ENR噪聲源通常需要高電壓的DC電源輸入，這些ENR噪聲源能夠工作在非常寬的頻段，本身在特定的頻率上具有標準的噪聲系數。而標定頻率外的噪聲系數可通過外推法得到。

開啟或者關閉噪聲源(通過開關DC電壓)，工程師可使用頻譜分析儀測量輸出噪聲功率譜密度的變化。計算噪聲系數的公式為：

在這個式子中，ENR通常會列出。Y是輸出噪聲功率譜密度在噪聲源開啟和關閉時的差值。

測量案例

在實際測量中，我們最常見的就是頻譜分析儀加裝噪聲系數測量選件之后，進行噪聲系數的測量。如下圖，首先需要做校準；然后串聯對應的DUT，進行實際的噪聲系數測量。

圖5.頻譜儀測量放大器噪聲系數示意圖：校準(上)；測量(下)

我們選用的噪聲源是NC346Ka，DUT是14GHz的Mini公司的ZX60-14012L-S+放大器；測試結果如下圖。整體測量結果與產品技術規格書保持了一致。

圖6.普尚SP900P的噪聲系數測量圖

普尚SP900P頻譜與信號分析儀可使用多點觸控用戶界面操作執行發射器一鍵式噪聲系數和增益測量。測量包括噪聲系數、增益、Y因數、有效溫度和熱態/冷態功率密度。使用測量不確定度計算器可估算總體噪聲系數。

總結
