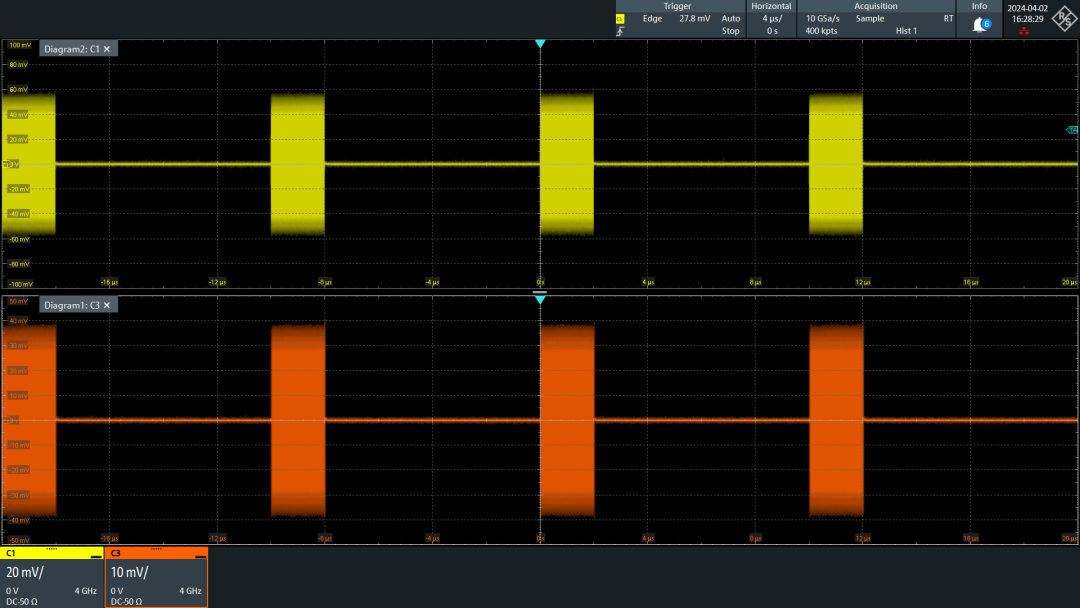

圖8 示波器基本功能查看信號
圖9 查看脈沖局部波形
操作步驟與測試場景一雷同，啟動VSE軟件，并更改設置分析通道為通道1和通道3。點擊運行，可得到結果如圖10所示。在脈沖幅度欄中，可看到通道3的信號功率比通道1的信號功率小約3dB，與示波器界面看到的波形吻合。右上的測試結果表里可以顯示出所有輸入通道中的每一個脈沖的測量信息，包括脈寬，PRI，相位信息等，可根據需要增減測量項目。

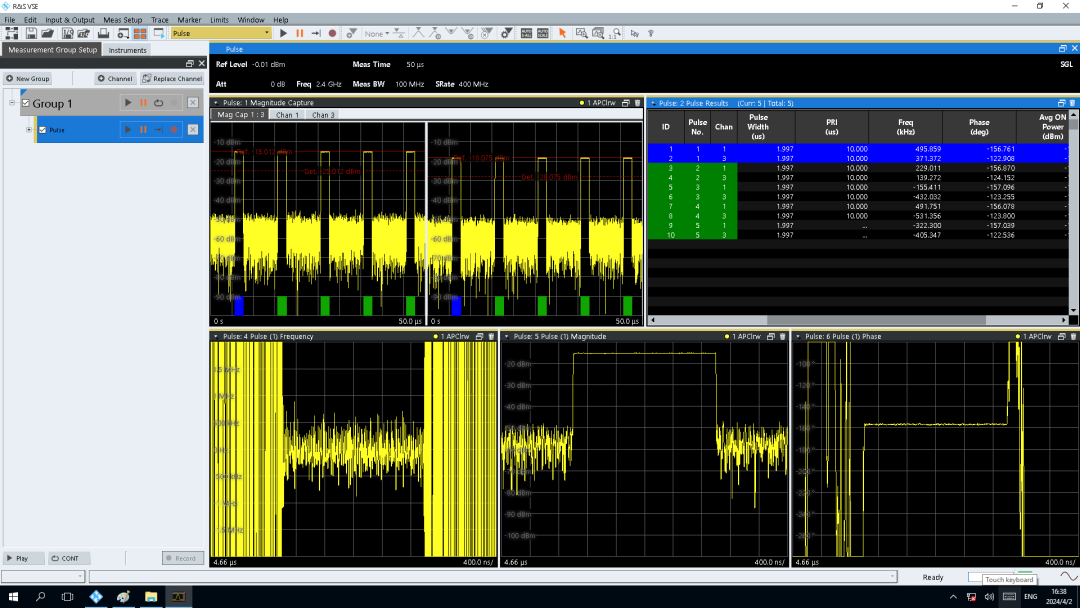

圖10 VSE雙通道脈沖分析結果
總結：
示波器作為工程師最常使用的儀表之一，除了傳統的電壓、時序測試，已經發展為可集成眾多射頻信號分析功能。本文介紹的VSE軟件脈沖分析即是其中一種，由于示波器本身具備多通道輸入，還可同時分析多路脈沖信號，拓展了應用范圍。
關鍵詞:示波器 VSE軟件 脈沖分析 瀏覽量：8923
