圖六萬用表測應變方法

因此萬用表直接測量應變方法的缺點如下：

多點位測量時儀器成本高

測試數據匯總困難，效率低

解決方案

為了解決上述問題，RIGOL推出了以矩陣開關系統M300為核心的解決方案。該方案單套系統最多可以集成160個應變電阻測量通道，系統組成如下圖：

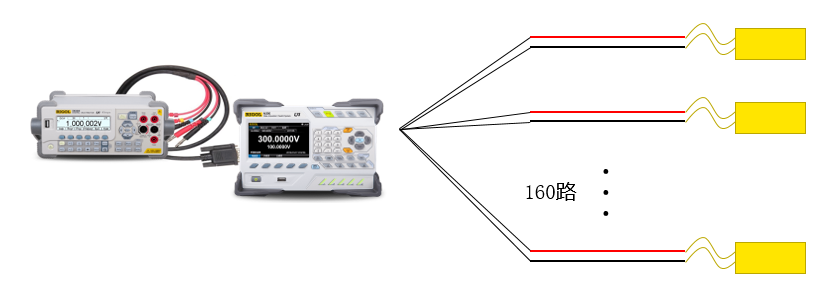

圖七RIGOL-160路應力測試方案結構圖

該系統的主要構成如下：

DM3068萬用表為測量單元：該設備在1MΩ及以下的電阻測量上的精度達到0.012%，有效確保測試數據的精確性和可靠性；

M300+測量板卡：M300是RIGOL推出的數據采集和矩陣開關系統，該設備單機可以配置5塊64通道單端或者32通道差分的通道切換卡，此方案中為了提高精度，采用差分通道測量，單機最多擴展160通道；

模擬總線連接器：用于連接M300和DM3068，將M300連接的DUT直接轉接于DM3068的輸入端；

接線盒：用于將DUT的測試線連接至M300開關卡

圖八接線盒和模擬總線連接器

該方案的優點如下：

系統構成簡單方便易用

M300測量系統采用了多種方便多通道測量場景的軟硬件設計：接線盒的設計使得工程師在連接DUT的時候，可以避免拆卸機器，直接在小小的接線盒中操作，更換線路更加便捷；測試設置中，可以自定義公式，可以直接將測量的應力結果，根據應變計算公式換算為應變值，每個通道設置好后，可以直接復制到其他通道或者整個板卡

圖九M300通道復制和公式編輯功能

單路成本極低

系統最小配置為20通道測量，20通道增加到160通道的每通道擴展成本低于RMB200元，相對于動輒幾十萬的測量設備而言，幾乎可以忽略不計。

圖十32通道卡示意圖

數據分析管理方便

系統的所有測試數據均取自于每套系統的單臺DM3068或者MC3065萬用表（卡）上，系統標配的軟件即可完美的將數據導出并分類分析；對系統做軟件二次開發，也只需要最多控制倆臺設備，避免因為多設備控制造成的混亂。

圖十一某20通道應力測試結果

小結

普源精電（RIGOL） M300應力測量系統不僅適用于測試材料應力等參數，配置不同傳感器和測量單元后，該系統可以適用于眾多需要分布式測量或者批量測量的應用場景，如：

搭配熱電偶用于監控材料或者電路板元器件溫度

傳感器生產過程中，直接用于傳感器曲線測定

LED檢測中心，用于批量LED電量壽命檢測等
