信號電纜

精準定位技巧

在鐵路運輸系統中，信號電纜是保障列車安全運行的關鍵。隨著鐵路網絡的不斷擴展和升級，電纜的遷改和維護變得日益頻繁。如何在不中斷鐵路運營的情況下，快速準確地確定信號電纜與負載的對應關系，成為了鐵路施工項目中的一大挑戰。

案例背景

本次案例聚焦于鐵路信號電纜遷改項目中帶電查找與負載對應關系。在一次鐵路施工中，遇到需要對30多根并行的信號電纜，在線路中間某部分剪開進行遷改接入新分支的需求。由于鐵路運行的特殊性，項目遇到兩個問題：

允許斷電施工的“天窗點”時間緊張，對現場施工效率提出了更高的要求。

為了保障鐵路正常運行，待遷改的30多根線纜要不能一次性全部斷電，需要輪流斷電剪斷。在輪流斷電過程中，配電柜處斷開的線纜與電纜溝剪開線纜對應精準度要確保100%，一旦錯誤剪斷未斷電的線纜，可能會影響鐵路運行安全。

綜合以上問題，解決方案計劃采用兩個步驟：

·在帶電工況下不斷開任何線纜，首先使用福祿克尋線儀，在計劃剪斷處進行線纜對應關系的查找摸排。

·在全部對應關系摸排清楚后，再統一進行輪流的斷電遷改。

測試難點

電纜溝中超過30條的并行線纜，想要精準分辨每一條的對應關系，這要求尋線儀發出的信號不能對鄰近線纜有過多干擾或耦合，才可以準確查找。

部分線纜帶有屏蔽層，又需要發射器產生足夠強的信號傳輸，以便被順利識別接收。

測試過程

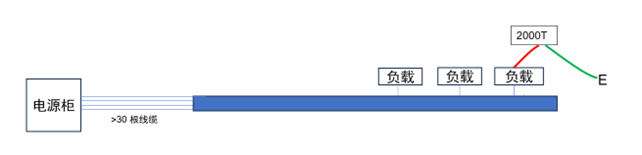

1、將發射器從負載端接入線路

打開負載端的接線盒，由于每條線纜中還留有部分未使用的備用芯線，其他的芯線是帶電運行的。所以本次現場選擇將發射器正極接被測線纜中未使用的所有備用芯線，同時將負極接地。打開發射器使用Hi 高信號模式。

2、使用接收器在目標區域逐個電纜掃描查找，通過對比找到信號最強的為正確線纜

注意在測試過程中，如果信號較弱需要將發射器調節到最高靈敏度。如果信號過強有多根線纜發現信號，則需要降低靈敏度后再進行對比，直到準確定位目標線纜。

測試結果

使用2052尋線儀套件，在30多根帶電線纜中精準定位其中的目標對應線纜。福祿克尋線儀套件在本案例的應用，關鍵點是相鄰線纜之間的信號耦合干擾較少可以精準分辨，同時部分具有屏蔽層的線纜依然保證穩定的信號傳輸。

最終再本次案例中，幫助鐵路遷改項目提升了工作效率并降低了誤操作風險，節省萬元以上的人工和時間成本。

更高效安全的測試工具

福祿克F2052 F2062 高級尋線儀套件

·可不帶電或帶電交直流600V測試

·墻內或地下線纜定位

·短路與斷路故障點查找

·線纜對應關系查找
