隨著風能發電、光伏發電、分布式發電等新能源技術的發展，各種新能源發電設備已經接入到電網中，其并網性能的優劣成為電網電壓質量和系統安全、穩定、可靠、高效運行的關鍵。為規范并網性能的測試，目前世界各國都已經衍生很多并網規范，例如：UL 1741、IEEE 1547、IEEE 1547.1及NBT 32004等。
低電壓穿越
低電壓穿越 (Low Voltage Ride Through ,LVRT)是其中一項很重要的并網測試。低電壓穿越規定，當電網電壓跌落一段時間內，并網裝置如太陽能逆變器或風力發電仍需維持輸出，直到電網電力恢復正常。
艾德克斯IT7600交流電源可通過自定義“高清”模擬該波形，方便并網客戶進行測試。

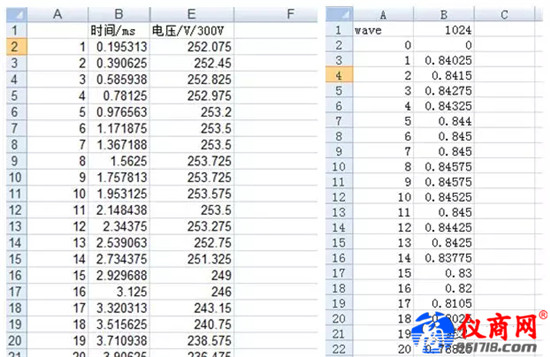

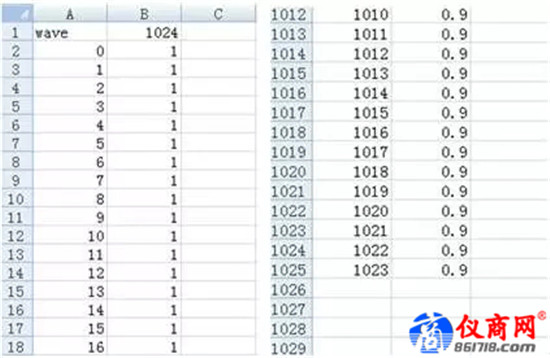

IT7600系列交流電源自定義功能支持1024個坐標點的參數設置，足夠模擬一支“高清”的波形。用戶可選擇外部導入自定義波形功能，用Excel 編輯完成波形文件后導入到軟件中。這種方便快捷的操作，極大簡化了測試的工作量。如上圖數據表格，我們按照低電壓穿越技術要求編輯好Excel文件，然后保存到list波形選擇列表中。IT7600 List 功能，是用戶編輯多工步交流信號輸出的首選功能。
在此操作模式下，用戶可以按照實際需要的先后順序將波形文件組合成List 文件。同時還可以設置每一個波形起始執行的步數、循環的次數以及最終波形的狀態，編輯每個波形的頻率、幅度、運行時間、上升斜率等參數。根據不同應用場合的需求，用戶可以編輯交流源量程范圍之內的參數。List文件設置完成后，即可運行自定義波形。

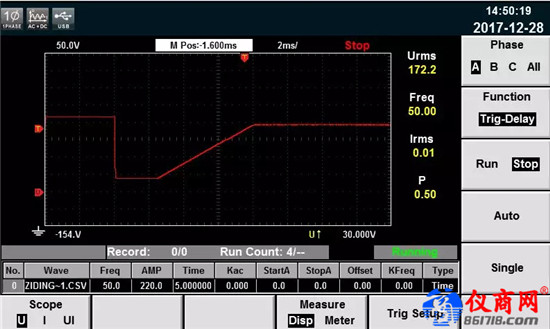

下圖用IT7600系列交流電源自定義輸出的低電壓穿越波形，用戶可以利用交流源自帶的示波功能查看實際輸出的電壓、電流波形。下圖示波器實際抓取的電壓波形，可以看出IT7600完美的模擬了低電壓穿越波形。
自定義波形示波顯示
IT7600交流電源實際輸出效果圖

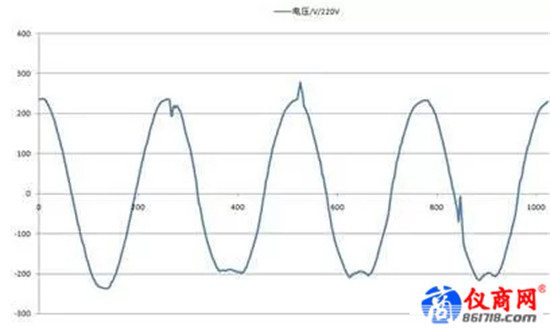

另外，模擬電網失真波形也是并網技術中重要的一環。下面幾張圖中，我們同樣采用IT7600自定義波形功能，還原了一段電網失真畸變的波形。
