TIE、Jperiod和Jcycle-cycle三種抖動指標之間的關系如下：

TIE的微分可以得到周期抖動。

其中，Δtpn為周期抖動， tn為實際周期，T0為理想周期，ΔtIEn為TIE抖動。

周期抖動(period jitter)的微分可以得到cycle-cycle jitter。

其中，Δtcn為周期抖動， tn為實際周期，Δtpn為周期抖動。

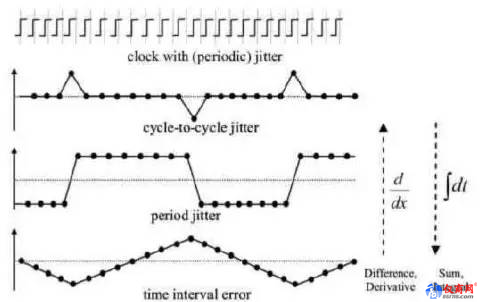

三者的關系可以用下圖表示：

3、相噪介紹

相位噪聲反映的是單載波信號的頻譜純度，如果沒有相位噪聲，信號的所有功率都應集中在其振蕩頻率f0處(下圖左Carrier)，這個理想信號用Asin(ωt)表示。由于存在相位噪聲(下圖左Noise)，相當于在理想信號上調制了一個Φ(t)相位信號，此時整個信號表示為Asin(ωt+Φ(t))。在頻譜上體現為一部分功率擴展到相鄰的頻率中去，形成邊帶(下圖右)。相噪定義為單邊帶某一給定偏移頻率fn處1Hz帶寬內的功率Pn與信號總功率Ps比值的對數，即 10lg(Pn/Ps)，相噪以dBc/Hz@fn為單位來表示。這里dBc的含義是某頻點功率與信號總功率的比值(下圖右)，對應于時鐘相位偏移與時鐘周期的比值。

4、相噪測量

相噪測量一般使用相噪儀進行，由于技術發展，現在相噪儀不僅可以測量相噪，還可以分析電源等其它信號的噪聲，所以相噪儀也稱為信號分析儀。相噪儀的原理與頻譜儀類似，但是更加精密，并增加了一些特定的分析功能，因此使用頻譜儀也可以粗略地測試相噪。相噪儀測試相噪有多種測量方法，但使用最廣泛的還是頻譜分析法和鑒相法這兩種測量原理。

4.1 頻譜分析法

頻譜分析法是對時鐘信號進行頻譜分析，先測量信號總功率Ps，再測量某一偏移頻率出的功率Pn，再經過計算便可得到該被測時鐘的單邊帶相位噪聲。頻譜分析法是一種簡單直接的相噪分析技術，適宜于測量漂移較小但相位噪聲相對較高的信號;但是頻譜分析法不能分辨出調幅噪聲和相位噪聲，測試波形不太完美的時鐘信號相噪時會存在較大誤差;另外由于頻譜儀的動態范圍和最小分辨帶寬的限制，測量精度受限。

4.2 鑒相法

鑒相法采用外差混頻方式將被測時鐘信號轉化至中頻，在中頻用一個鎖相環提取出被測時鐘信號的載波信號，再將該信號與被測信號正交鑒相，從而提取被測時鐘信號的相位噪聲Φ(t) ，處理后得到頻域相噪SΦ(f) ，進一步積分可以得到L(f) ，L(f)對應于RMS相噪。鑒相法的優點是動態范圍大，相噪電平采用低噪放大器提高靈敏度，并且可以分辨調幅噪聲和相位噪聲。
