利用電纜上的電壓降便可以測量長電纜中流動的大電流，而無需龐大的分流器或昂貴的磁測量方法。但是銅的溫度系數（溫度補償系數）為+0.39%/°C，這限制了測量精確度。

溫度傳感器可以做出補償，但僅限于點測量裝置，其相關性可能會因電纜長度出現問題。要考慮到2.5°C的電纜溫度誤差或差異會引起1%的誤差。

如果在最大電流下至少有10mV的壓降，則可用現代零漂移放大器（自動歸零，斬波器等）輕松測量。這些放大器提供超低偏移性能，可以精確感測滿量程低壓降。

剩下的就是如何處理溫度系數。本設計實例提出的解決方案利用了大電流電纜是由許多細股組成的這一事實，示例中的AWG 4電纜包含1050股AWG 34線。

本設計實例提出的解決方案利用了大電流電纜是由許多細股組成的這一事實，解決了其它溫度傳感器的主要問題，從而更好地感測整體溫度并實現完美的溫度補償。

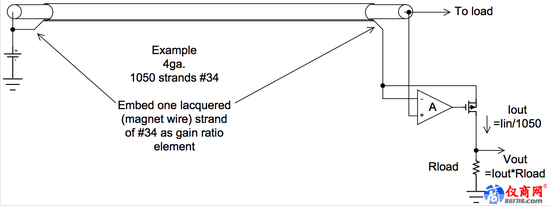

在圖1中，運算放大器非反相輸入檢測電纜負載端的電纜壓降。MOSFET處于輸出/反饋路徑中，這一路徑通過溫度感測線（通常是用于設置增益的電阻），在電源處結束。電路迫使該增益設置元件出現壓降，且壓降正好等于主電纜壓降。這種情況下，增益設置元件是嵌入在定制絕緣電纜組件（包括大電流電纜）內的34號標準規格線的單股絕緣線（包漆，如電磁線）。

圖1：使用比例電纜實現大電流測量溫度補償。

AWG 34 = 265.8Ω/1000ft

AWG 4 = 0.248Ω/1000ft （來源：http://www.brimelectronics.com/AWGchart.HTM） 例如，0.474 ft. 4號線 = 117.6 μΩ；10 mV 壓降 @ Iin = 85A；Iout = 80mA。

由于電纜由1050股線組成，電流會流入MOSFET和增益元件，正比于總電流除以1050。增益元件和電纜均由銅構成，并且處于緊密的熱接觸中，抵消了輸出隨溫度的變化。

反饋電流流出MOSFET漏極，通過RLoad接地，提供接地參考輸出電壓。

線股解決了其它溫度傳感器的兩個主要問題：

1.導線是跨越整個電纜的“分布式”傳感器，能更好地感測整體溫度情況；

2.導線和主電纜一樣為銅材料，可實現完美的溫度補償。

實際測試

我們使用四英尺長的JSC 1666 AWG 4電纜進行測試。沿電纜長度方向切開絕緣層，將34號標準規格電磁線插入絕緣層。電路中使用了NCS333運算放大器。由于運算放大器共模電壓與其供電軌相等，因此必須具有軌到軌輸入能力（或使用更高的電源）。此外，它應該是零漂移（斬波器）放大器，因為標準軌到軌運算放大器在正軌附近的性能通常較差。
