一、問題描述

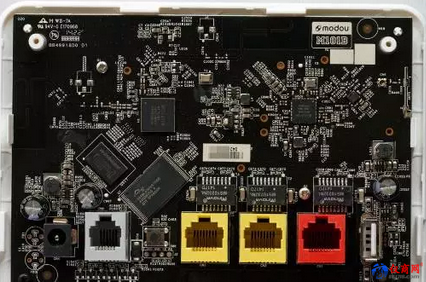

某款路由器輻射騷擾測試結果如下圖1所示：

圖1  路由器原始輻射騷擾測試結果

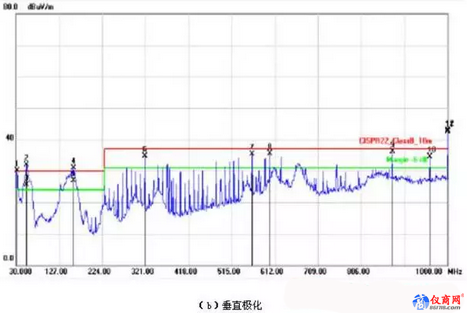

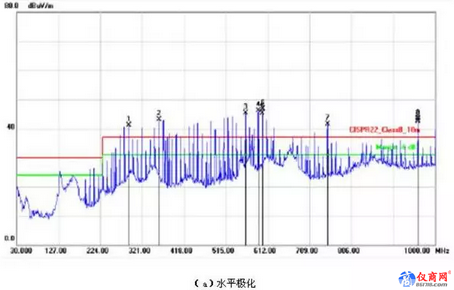

從圖中可以看出，主要問題如下：

1. 200MHz-1GHz的范圍每隔10MHz都有一個窄頻信號，且多處點超標，源點為CPU到AFE的clock和data線；

2. 200MHz-700MHz的范圍內寬帶噪聲較高，部分區域少于6dB裕量，原點為SLIC部分和DSL部分的地隔離太長，U13（12V轉1.2V DC-DC芯片），12V輸入靠近電源口處；

3. 125MHz及其倍頻較高，375MHz、875MHz等頻點超過限值，主要源點5G無線卡和LAN口；

4. 983MHz超標，源點為SLIC處驅動高壓MOS的電路；

5. 960MHz超標，源點為HPNA線路內部兩個IC的clock線。

二、改進措施

措施1：

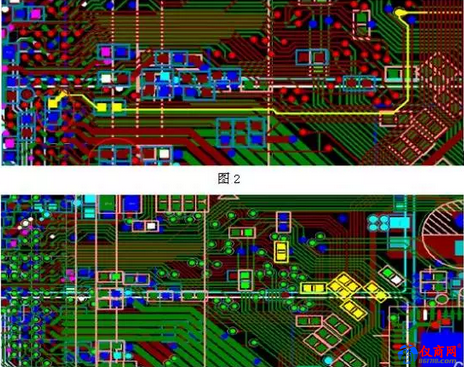

在CPU和AFE之間的clock上串33ohm，并10pf到地，10pf電容的地和AFE_PLL_AVDD2P5的地要直接連接在一起（圖2），兩者之間的Rx（從CPU傳輸到AFE的信號數據線）上用33ohm電阻（圖3）,以上措施可以抑制200MHz到1GHz的每個10MHz就有的頻點；

措施2：

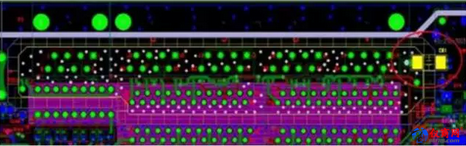

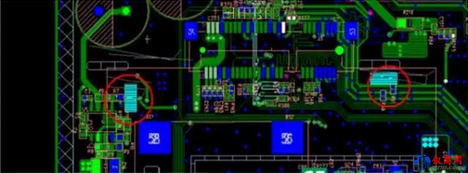

在SLIC的地和DSL的地之間加兩個接觸點（圖4），200MHz到700MHz處的噪聲可以有3~5dB的下降。電源端口處加100pf電容濾除500MHz附近的噪聲（圖5），C135處的地與外界的地直接連接，改進300MHz附近的噪聲（圖5）。

措施3：

LAN口的地和PCB地之間加1nF高壓電容（圖6），壓低125MHz噪聲。5G無線卡下面加兩個彈片到母板的地（圖7），壓低875MHz和1GHz噪聲。

圖7

措施4：

SLIC 的驅動MOS產生高壓的腳上并聯10pF電容（圖8），解決983MHz噪聲。
