SDS3000X系列智能示波器支持串行總線觸發功能，按下前面板上側菜單欄區域的“觸發–觸發設置”喚出觸發設置對話框，設定好信號對應的探頭（本例設置為CH1:SDA；CH2: SCLK；CH3：CS），就可以直接對SPI信號進行觸發。

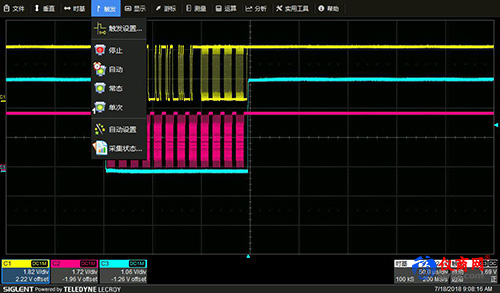

圖3 SPI信號觸發功能

在模擬測試前，我們已知STB-3演示板所輸出的SPI信號輸出方式為SPI3（在實際測試中，SPI從設備的工作模式也會在數據手冊里標明，或者在時序圖中給出）。因此我們在觸發的時候就要進行相應的配置。SDS3000X智能示波器支持在觸發和解碼時對SPI輸出方式進行選擇。

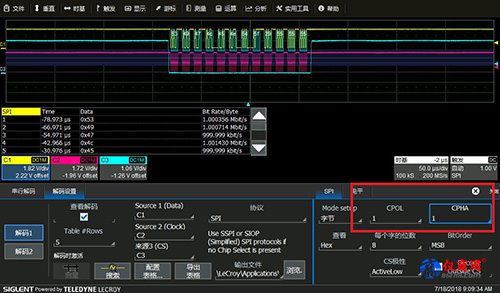

圖4 SPI觸發信號設置

PS：SDS3000X系列智能示波器支持串行總線觸發解碼功能，支持的協議有IIC、IIS、SPI、UART/RS232、LIN、CAN、CAN-FD、FlexRay、MIL 1553、USB 2.0。

SPI解碼

在成功捕獲到待測試的SPI總線信號后，接下來我們關注的問題是對SPI總線信號進行解碼。

如圖5所示，選擇“分析-串行解碼”選項,進行相應設置，即可獲得解碼的結果，并可以列表顯示出來，便于查看。(解碼的結果可以二進制、16進制以及ASCALL碼的形式顯示)

圖5 SPI解碼設置

圖6 SPI解碼結果（十六進制）

解碼的結果與輸入信號一致。

以上只是簡單的使用SDS3000X系列智能示波器對SPI信號進行觸發和解碼。在實際應用中，SDS3000X系列智能示波器的串行總線觸發解碼功能可以快速的使我們獲得“總線上正在發生什么”；并可根據示波器界面所呈現的解碼結果分析總線所傳輸的的信息是否和我們預想的一致，從而精準快速地發現故障點并進行調試。
