由尖銳的物體引起的輸送帶或縱向槽各段之間的拼接問題很容易導致散裝物料搬運或采礦業中使用的設備嚴重受損。為了在早期階段確定此類問題，并避免經常性的相關維修產生巨大費用開銷，ContiTech 和Continental Engineering Service 公司共同開發了兩套輸送帶監測系統。這兩套系統需要非常快速、高精度地記錄和處理傳感器數據。Beckhoff 的 EtherCAT 和 XFC 極速控制技術提供了一個高效的解決方案。

Continental Engineering Services（CES）公司總部位于德國法蘭克福，自 2006 年起，就一直是一家獨立的工程服務供應商。CES 與總部位于德國諾特海姆的 ContiTech Transportbandsysteme 公司一起開發了兩套不同的 Conti Protect 系列電子輸送帶監測系統，它們可以集成在由 ContiTech 公司出售的輸送系統中。這兩套系統的設計、生產和測試完全符合汽車行業所需的標準。

第一套系統被稱為 Splice Elongation Measurement（SEM），它可以檢測最厚為 10 厘米、寬 4 米、長 10 公里的輸送帶各段之間嚴重的拼接問題。最新開發出的第二套系統叫做 Belt Rip Detection（BRD），它可以在早期階段就檢測出輸送帶中的縱向裂痕。這兩套監測系統在緊急情況下會讓輸送帶停止運行，如果有需要，ContiTech 的工作人員也能夠遠程進行維護。這樣，就可以優化運行成本、提高系統利用率并減少事故風險。

可靠地捕捉輸送帶高速運行時的測試信號

這兩套系統都基于電磁感應效應。在 BRD 系統中，導體回路被硫化到輸送帶中。它們傳輸了一個發射器和接收器之間的高頻測試信號。如果這樣一個回路被損壞，接收器端的信號接收也會失敗；系統控制檢測到這一情況并自動讓輸送帶停止運行。這樣能夠在輸送帶運行期間可靠地檢測出一些監測點上新出現的縱向裂痕，即使在輸送帶全速運行情況下。SEM 涉及到精確的接頭長度測量，這些接頭用來連接重達 40 噸的輸送帶各段。接頭中的鋼帶產生感應效應。

對于 SEM，測量點數量通過輸送帶段的數量確定，一般在 50 左右。對于 BRD 系統，應每 50 米提供一個導體回路，雖然在某些情況下，根據不同的應用，它們可能相隔 100 到 200 米。輸送帶速度最高可達 40 公里/小時，因此對數據采集和采樣率有很高的要求。BRD 每秒鐘記錄約 2000 個值，SEM 每秒鐘最多可記錄 400,000 個值，考慮到不可避免的輸送帶振動，可以高精度測量遠小于 1 毫米的長度。

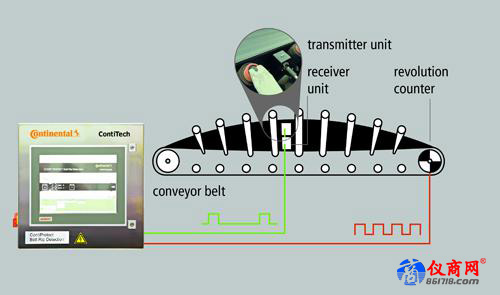

BRD 系統通過轉數計數器記錄由發射器發出的信號以及輸送帶速度

控制技術必須快速、精確、具有良好的魯棒性

SEM 已經借助 Beckhoff 基于 PC 的控制技術滿足 2010 年來對數據處理速度的巨大需求。CES 工業解決方案部門的 Hans Christian Enders 解釋道：“最重要的是 EtherCAT 技術的使用，它能夠?qū)崿F(xiàn)高性能的實時以太網通訊，直達 I/O 級。XFC 中的分布式時鐘和時間戳功能構成了極精確的數據采集的基礎。由于我們通過 SEM 積累了豐富經驗，我們決定在 BRD 系統上也使用倍福的技術。”
