電源丟失：使DUT單獨丟失電源，從CANScope測試總線是否受到干擾，重接電源后DUT是否能恢復通訊。如果丟失電源時，有小于等于1個錯誤幀，且重接電源后，DUT能恢復通訊，則通過測試。

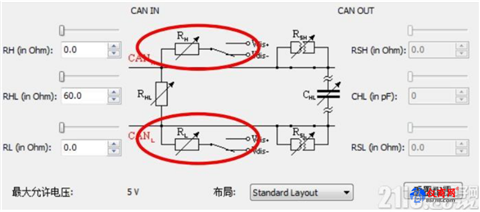

CAN線中斷：使用CANScope-StessZ啟動后，如圖2分別測試CAN_H斷開1分鐘、CAN_L斷開1分鐘、CANH和CAN_L同時斷開1分鐘，如果重連DUT后，都能恢復通訊，則測試通過。
圖2 CAN線中斷測試圖

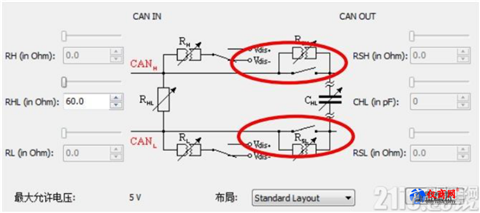

CAN線短接到地線：將CANScope-StressZ的GND接口與Vdis-連接。如圖3分別測試CAN_H對地短路1分鐘、CAN_L對地短路1分鐘，CANH和CAN_L同時對地短路1分鐘，恢復后DUT若都能恢復通訊，則測試通過。
圖3 CAN線對地短路測試圖
CAN線短接到電源線：將CANScope-StressZ的Vdis+與DUT的電源連接。使用CANScope-StessZ啟動后，CAN_H對電源短路1分鐘、CAN_L對電源短路1分鐘，將CANH和CAN_L同時對電源短路1分鐘，如果恢復后，DTU都能恢復通訊，則測試通過。如圖4(注意電壓不得超過24V)
圖4 CAN線對電源短路測試圖
CAN_H與CAN_L短接：使用CANScope-StessZ啟動后，將RHL設置為0,即等于CANH和CAN_L短路，1分鐘，如果恢復后，DUT能恢復通訊，則測試通過。如圖5所示：
圖5 CAN_H、CAN_L短接測試圖
四、測試評定
依據測試流程進行的7種物理錯誤類型測試，如果恢復后，都可以恢復通訊，則通過CAN總線系統的一致性測試中的容錯性能測試。

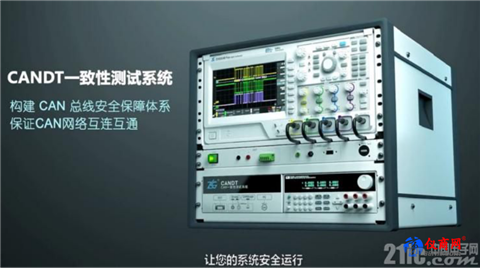

CANDT一致性測試系統
為了幫助用戶避免了人工測量統計的誤差，提高測試的準確度，同時減少測試時間的浪費，節約了人工成本。ZLG致遠電子發布了專用于CAN總線快速測試的CANDT一致性測試系統，該設備可自動化完成CAN節點物理層、鏈路層及應用層一致性測試，是當前CAN總線測試領域唯一能夠進行完善的物理層自動化測試并導出報表的儀器設備。

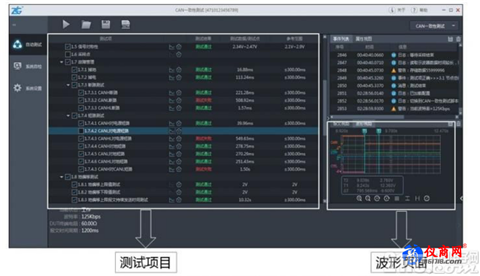

用戶只需要在測試頁面勾選所需測試項，就可以進行一鍵自動化測試，完整顯示測試結果、數據、波形截圖等數據內容，工程師可快速判斷被測設備的CAN總線質量。
CANDT一致性測試系統基于CANScope底層分析能力，集成示波器、電源等必要設備，可覆蓋主機廠CAN一致性測試標準，為主機廠及零部件企業建立CAN總線測試及保障體系。
