高大上的智能機器人生產線，究竟靠什么來管控？
橫河的技術專家為您揭秘：如何利用便攜式示波記錄儀來分析機器人的工作狀態，幫助工程師設定和監測機器人的操作過程。

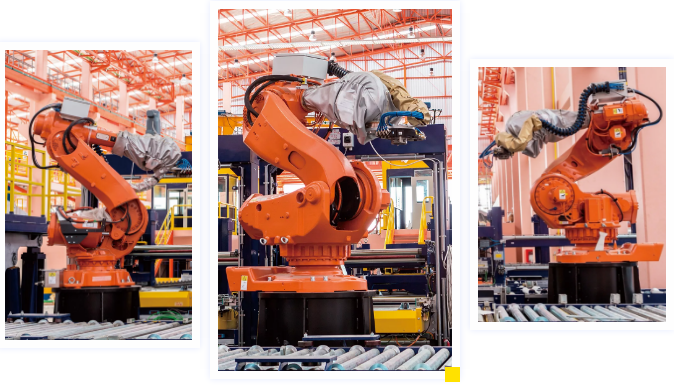

機械臂是“機器人”領域中廣泛應用的自動化裝置，在工業制造、醫學治療、娛樂服務、軍事、半導體制造以及太空探索領域都能見到它的身影。盡管其形態各異，但都有一個共同點，就是能夠接受指令，精確地定位到三維(或二維)空間上的某一點進行作業。
機械臂是一個高精度，多輸入多輸出、高度非線性、強耦合的復雜系統，存在著參數攝動、外界干擾及未建模動態等不確定性。因而機械臂的建模模型也存在著不確定性，對于不同的任務, 需要規劃機械臂關節空間的運動軌跡，從而級聯構成末端位姿。
機械臂的關鍵部件包含高精度伺服電機與傳感器。為保障機械臂動作的靈活性與精準性，需要對這些關鍵部件進行電信號、物理量信號與耐久性等試驗。這需要使用質量可靠、操作方便的測試儀器在實驗室或現場對這些電氣和機械部件的結合體反復進行測試，期間需要同時監測和記錄多種信號，上文視頻中橫河這位德國專家Joachim Hausner詳細介紹了DL350在機械臂測試中的應用。
以下是視頻的文字轉錄：
歡迎來到橫河。
我是Joachim Hausner，橫河測試測量公司德國西南部的銷售工程師。今天我將向您介紹便攜的示波記錄儀DL350。DL350是DL850E的親弟弟，最多可裝配8個通道。橫河示波器記錄儀家族的特別之處在于其將示波器和長期記錄的記錄儀整合在一起。作為一款操作簡單，攜帶方便的儀器，不到4公斤的重量和一個強大的電池，使DL350成為測量電氣系統與機械部件的理想工具。橫河的示波記錄儀系列共有20種模塊，其中18種模塊可與DL350兼容。這就無需為各種測量單獨采購模塊。

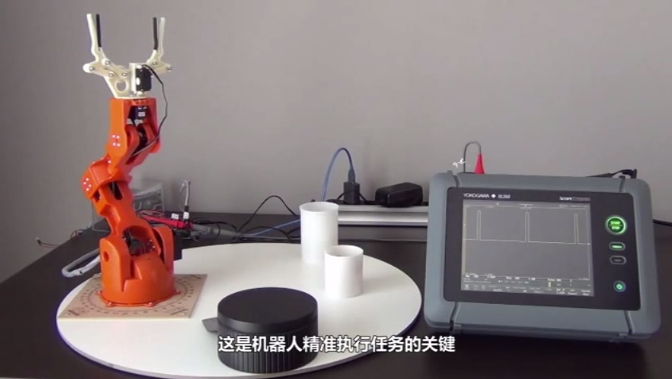

今天我們將為您展示這個通過PWM電機調控的小機器人。這些機器人在工廠里中被廣泛使用。來自驅動器的信號負責手臂的升降。手臂的具體位置是由脈沖寬度決定的。這是機器人精準執行任務的關鍵。
DL350啟動非常迅速，因為橫河使用了一個優化的操作系統。它有一個記錄儀模式和一個示波器模式。這次測試，我準備選擇示波器模式，因為我想查看快速信號的細節。現在我使用觸屏菜單激活通道1(CH1)。信號的幅值約為4.5V，所以我選擇1V/div 量程。這里連接了一個10:1的探頭，所以我把探頭衰減比保留在10:1。我還可以設置其他選項，但這些是最重要的設置。現在就可以開始測量了。
我們可以看到，PWM信號隨著機器人旋轉臂的位置而變化。DL350的特別之處在于可以快速地分析信號。現在我回到菜單，激活測量(MEASURE)功能。在測量設置中，可以找到各種可獨立選擇的參數選項。這次我選擇了振幅、占空比和脈沖計數。當關閉菜單后，就可立即看到所選測量值顯示在屏幕的底部。
為了獲得波形細節，我可以用兩根手指放大曲線，清楚地查看脈沖寬度隨旋轉角度的變化。這樣，用戶就可以快速發現諸如脈沖寬度中的故障或錯誤之類的異常，還可以同時觀察電壓的情況。
一旦測量完成，停止測量，它就會顯示另一個特殊的特性。DL350自動將數據存儲在歷史存儲器中，這樣就可以進一步分析記錄的波形。我可以通過 菜單->分析->歷史 調用這個功能。下面顯示保存的波形總數。
現在我可以分別回放每個波形，一次可顯示最多1,000條或指定數量的波形記錄。我同時選擇了最后的20屏波形。在列表視圖中，記錄按時間順序存儲，可以從那里直接訪問。
