基于PLL技術的頻率綜合器應用極其廣泛，無論是通信還是雷達系統中，PLL頻綜都是必不可少的。因為PLL頻綜具有非常高的頻率穩定度，相噪性能非常優異，這些都是保證通信和雷達系統性能的重要因素。PLL是一個負反饋控制系統，圖5給出了簡要架構示意圖，從閉環傳輸特性看，PLL具有一定的環路帶 寬，這主要取決于環路上的低通濾波器——Loop filter。環路帶寬不僅決定了輸出信號的相噪性能，而且也決定了PLL鎖定的速度。相噪性能和鎖定速度是PLL頻綜開發工程師必須要折中考慮的兩個參數，因此在調試階段也是必測的兩個參數。

圖5. PLL頻率綜合器架構示意圖

對于鎖定時間的測試，傳統測試方法是直接將PLL輸出的射頻信號饋入頻譜儀，然后在zero span模式下設置觸發觀測射頻信號的包絡。但是這種方式有兩個缺點：

① 以觸發位置為時間參考點，而PLL在觸發時刻之前已經開始工作，無法準確標定鎖定時間；

② 由于這種方法是從包絡上判定是否鎖定完成，測試誤差會很大。因為信號的包絡與頻譜儀設置的RBW關系很大，存在這樣的情況——即使頻率沒有完全鎖定，但是信號依然可以完全通過RBW filter，從而得到正常的包絡信號。此時，標定的鎖定時間會偏小，而不能正確反映PLL的性能。

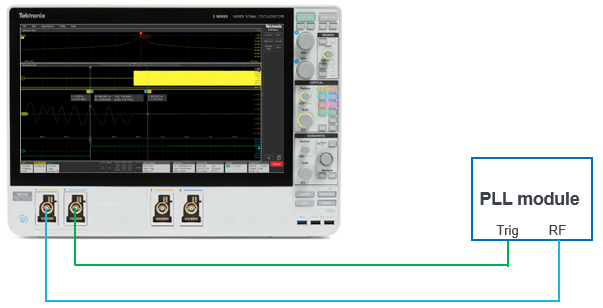

使用Spectrum View的瞬態分析功能可以輕而易舉地解決這個問題，測試連接如圖6所示，待測PLL電路除了將射頻輸出連接至示波器之外，同時提供一路同步觸發信號，以此作為時間基準。在瞬態分析模式下，調出Frequency_vs_Time波形，當頻率鎖定后，接近一條直線，觀測在哪個時刻頻率鎖定成功 (比如，定義頻率誤差在標稱頻率的±5%以內即認為鎖定成功)，從而準確測試鎖定時間。

圖6. PLL頻率鎖定時間測試連接示意圖

圖7. PLL頻率鎖定時間實測結果

(3) 射頻開關切換時間測試

作為射頻電路中常用的器件，開關通常用于多個射頻鏈路之間的切換，從而實現分時工作。比如智能手機基本都支持多種無線通信制式，各種制式之間的切換就是通過射頻前端的開關實現的。這類射頻開關為單刀多擲開關，通常除了關注開關的插損、隔離度、駐波比等參數外，還要關注開關的切換時間，以保證各個鏈路之間嚴格的時序關系。

如何測試開關的切換時間呢？圖8給出了測試連接示意圖，示波器是整個測試的核心設備，此外還需要一臺信號源，用于給開關提供射頻激勵信號。測試過程中，信號源提供CW信號饋入開關，控制電路在控制開關切換的同時，也給示波器提供一路觸發信號作為時間參考。為了準確測試切換時間，需要得到開關輸出的射頻信號的包絡，在示波器側通過比較外觸發信號與包絡信號之間的延遲，便可以確定切換時間。

示波器通常借助于外部的包絡檢波器測試信號包絡，但是這會引入額外的時延，從而影響測試精度。相比之下，Spectrum View可以直接顯示射頻信號包絡 (Magnitude_vs_Time)，測試更準確、應用更方便。

圖8. 射頻開關切換時間測試連接示意圖

(4) 脈沖調制器上升時間測試

脈沖調制器是脈沖體制雷達系統中的關鍵部件，可經外部控制產生具有快速上升/下降沿及高開關比的射頻脈沖信號。脈沖調制器往往采用單刀單擲射頻開關實現，其決定了能夠產生的射頻脈沖的上升/下降時間及開關比。實際應用中，往往希望能夠產生邊沿盡量快的射頻脈沖，這樣才能夠生成更窄的脈沖，提高距離分辨率。

值得一提的是，雖然射頻開關可以當做脈沖調制器，但是其上升時間并不是前面介紹的切換時間。開關的切換時間受限于其控制電路的響應時間，而上升時間則取決于開關支持的帶寬。
