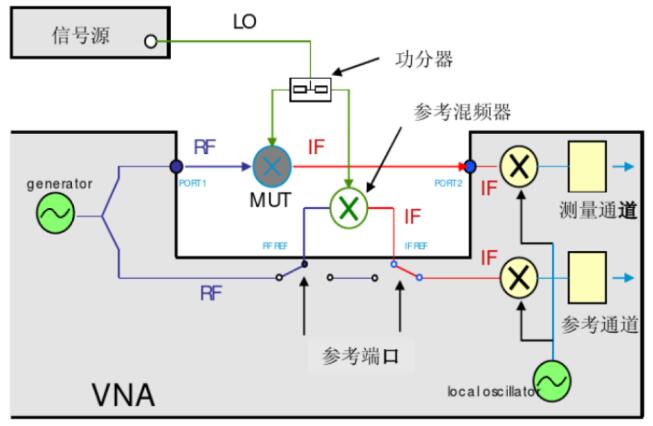

為了測量混頻器的相移特性,一般可采用參考混頻器法。也就是通過在矢量網絡分析儀的參考測量通引入一參考混頻器,把耦合到參考通道的RF信號變換到與被測混頻器輸出一致的頻率被測混頻器變頻后輸出的F信號會在矢量網絡的測量接收機中測量得到bIF,而其輸入分量在矢量網絡分析儀的輸出端口的參考通道測量得到aIF,由于aIF和bIF處于同一頻率,因此可以求出其相位偏移特性。由于該結果引入了參考混頻器的插入損耗和相位特性,因此需要對結果進行修正。如果使用的是已知特性的參考混頻器,則可以采用修正的方法;如果使用的是未知參數的參考混頻器,則需要采用特殊的校準方式,把所引入的參考混頻對測量結果的影響進行消除。

測試設備需求：

1、端口矢量網絡分析儀，同時具備雙源激勵，以用作射頻和本振激勵。

2、端口矢量網絡分析儀，配備外部射頻信號源提供本振信號，根據測試軟件不同，也可以選用功率傳感器對混頻器的輸出進行測試。

混頻器標量測試應用實例

應某大學教學要求需要測試混頻器的增益，輸出功率。東方中科為其配置了相應的測試設備，以及給予相應的技術服務指導。

相應的測試配置方案如下：

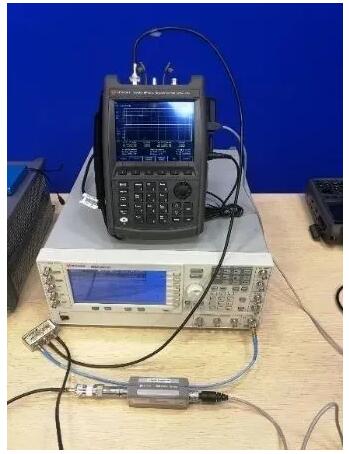

綜合測試儀表Fieldfox一臺。

射頻信號源一臺。

U2000功率計一支。

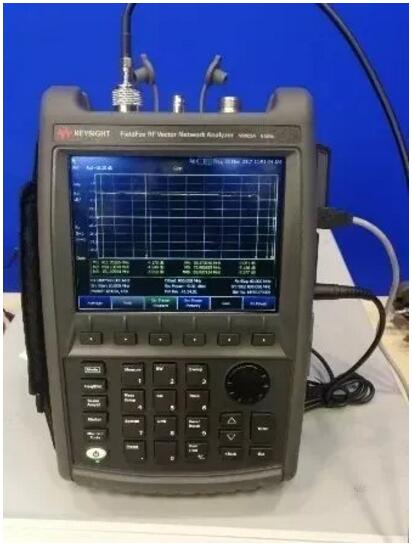

FieldFox 手持式射頻和微波分析儀 ：

可用作電纜和天線分析儀（CAT）、VNA、頻譜分析儀或一體化綜合分析儀USB 功率測量、內置功率計和矢量電壓表通過 iOS 設備進行遠程控制；FieldFox能夠測量功率測量結果隨頻率的變化。功率使用 USB 功率傳感器測量。FieldFox 的信號源頻率可以與功率傳感器（接收機）頻率分開單獨設置。掃頻包括對信號源和接收機頻率的掃描，掃描結果分別用兩條軌跡顯示。頻偏可以是負值、零或正值。

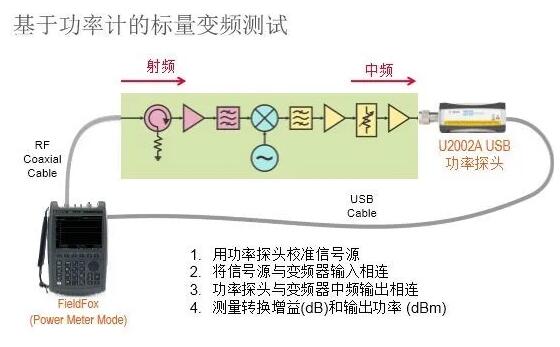

FieldFox可表征混頻器和轉換器等器件的標量傳輸響應在測量頻率轉換器件的變頻損耗/增益時，必然要利用此頻偏功能，因為根據定義，被測器件的輸入頻率和輸出頻率是不同的。FieldFox 信號源仿真被測器件，并使用功率傳感器作為測量接收機。

信號源功率、增益/損耗以及接收機或輸出功率均可在 FieldFox 上顯示。

測試結果

掃頻模式

混頻器測試的參數其他的項目，比如：群時延、線性相位偏差和端口之間隔離；反射測量包括回波損耗和電壓駐波比；包括噪聲系數等等。我們這里沒有涉及到，但Keysight都是相應的設備去匹配相應的需求！
