什么是IGBT？
IGBT絕緣柵雙極型晶體管，是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合型電壓驅動式功率半導體器件, 具有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。簡而言之，IGBT是一種大功率的電子元器件，功能上是一個非通即斷的開關。IGBT不具有放大電壓的功能，導通時可以視為導線，斷開時當做開路。因LGBT具有耐高壓、可通過大電流、快速響應通斷的優點，被廣泛應用于高壓變流系統，如：交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。
背景：某高校“IGBT驅動電路”研究課題組
問題：IGBT模塊的電壓規格與使用裝置的輸入電源電壓有關,當IGBT模塊集電極電流增大時，額定損耗變大，開關損耗增大，使元件發熱加劇。所以在選用IGBT模塊用作高頻開關時，開關損耗增大導致發熱加劇，應視情況加裝散熱片。而是否要加散熱片，安裝散熱片的規格（肋片數量），取決于IGBT模塊工作時的溫度。溫度和散熱對系統的可靠和有效運行非常重要，課題研究要求當前電路中IGBT模塊的工作溫度不超過室溫。因此需要在LGBT工作狀態下測量其溫度值是否異常。
福祿克問題解決方案：Fluke 62 MAX+紅外測溫儀
產品特性:
﹒堅固耐用：通過三米跌落測試
﹒防塵防水：IP54 防護等級
﹒發射率0.10—1.0連續可調
﹒高低溫報警，最大/最小/平均/差值顯示
﹒白色背光多角度大顯示屏，讀數更清晰
﹒全新設計鏡頭表面更易清潔
﹒符合人體工程學緊湊外形，便于攜帶
﹒旋轉雙激光射擊可準確標識被測量區域，修正普通雙激光誤差
Fluke 62 MAX+現場測試圖
未安裝散熱片的LGBT模塊
未安裝散熱片的LGBT模塊工作時溫度（表面溫度為40.8℃）
安裝散熱片的LGBT模塊

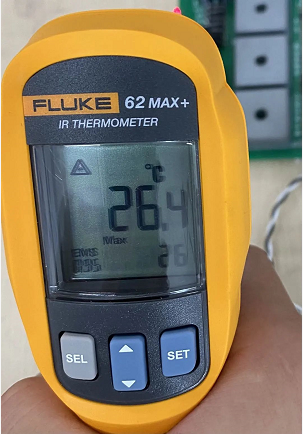

安裝散熱片的LGBT模塊工作時溫度（表面溫度為26.4℃）
案例總結：
從現場測試圖可以看出，未加裝散熱片時，LGBT模塊在工作狀態時表面溫度為40.8℃，遠高于實驗要求的室溫，因此，需要在LGBT模塊前加裝散熱片，經過實驗，選用六肋片的散熱片可以很好的達到散熱效果，此時LGBT模塊在工作狀態時表面溫度為26.4℃，滿足實驗條件。
現場課題組成員評價：
62 MAX+（Fluke 62 MAX+）測溫儀測溫響應速度快，操作簡便，和熱像儀相比，性價比高。因為LGBT模塊本身屬于小個頭的器件，在工作狀態下內部和表面溫度差別不會太大。如果使用接觸式溫度傳感器測溫，雖然測溫讀數更精確，但是操作稍顯麻煩，也會存在一個等待溫度穩定的時間，從現場以往的經驗來看，采用接觸式測溫和測溫儀溫度區別不是很大（一般為±1.5℃以內），不影響現場判斷。
