安規+局部放電綜合測試全面新融合

CS19013系列安規局部放電綜合分析儀是集成了多種安全規范和局部放電檢測功能的測試設備，創新融合了ACW、DCW、IR等安規測量技術與數字化局部放電（PD）測量技術，實現0.1kV~10kV交直流耐壓測試、1MΩ~100GΩ絕緣電阻測試、1pC~10000pC局部放電測試多項功能，可滿足高頻變壓器、線纜、絕緣膜、高壓隔離集成電路（光耦、磁耦、隔離放大器、隔離式數字通信芯片等）、半導體高壓開關（IGBT、MOSFET等），及高壓絕緣組件（如隔離基板）、低容值高壓電容器等多種器件的安規+局放綜合測量需求，對發現隱藏在試品中的弱絕緣缺陷展現出卓越的性能。

本儀器符合標準：

IEC60270-2015（GB/T 7354-2018）高電壓試驗技術 局部放電測量同時也適用于特定器件的局放測量標準，如光隔離器安全標準（IEC60747-5-5）、數字隔離器安全標準（IEC60747-17）、低電壓設備安全標準（IEC60664-1）、半導體開關組件標準（IEC 60747-15）等；

儀器測試電壓上限可根據需要定制，最高11.0kV

測試案例分享

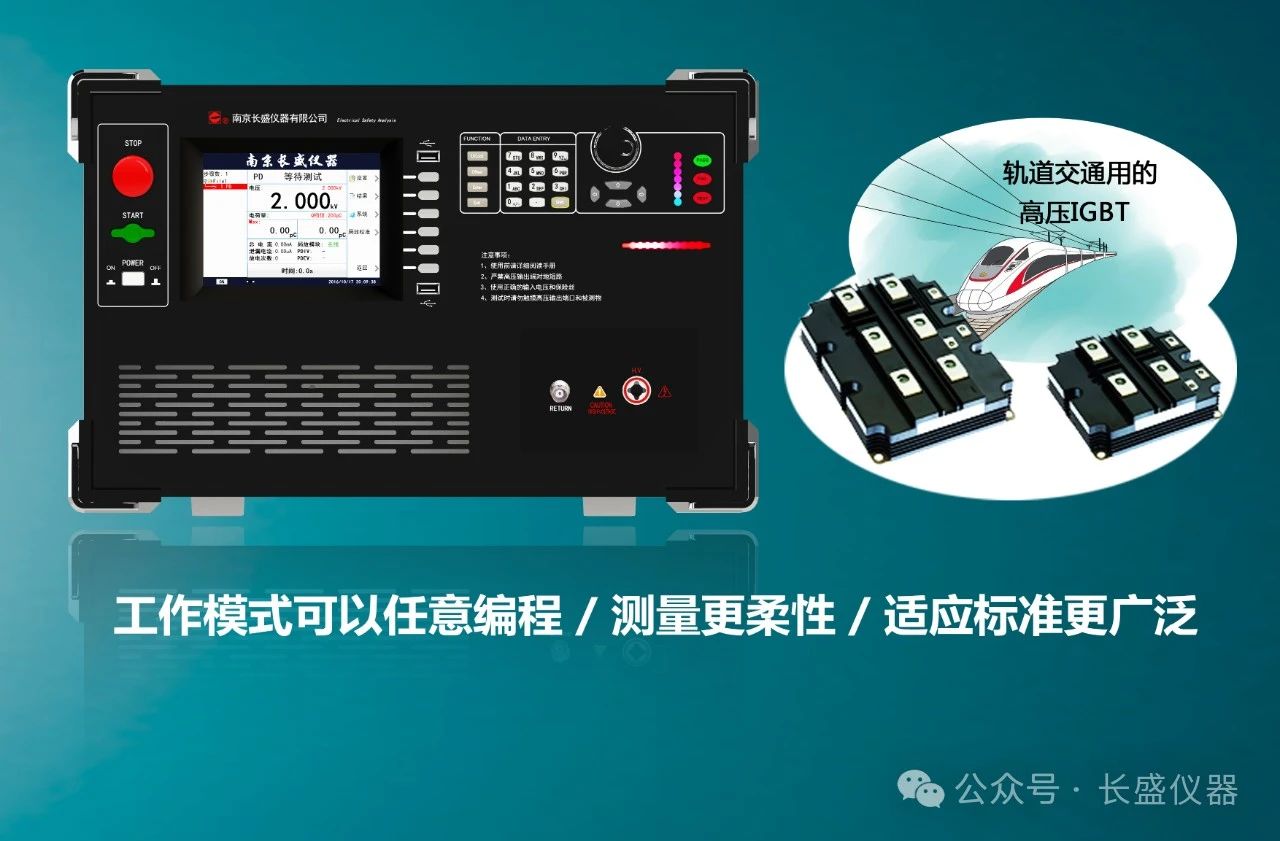

軌道交通用的高壓IGBT，其測量模式為：

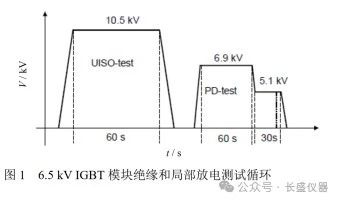

以 6.5 kV IGBT 模塊為例，絕緣測試在 10.5 kV rms 電壓下進行，絕緣測試局部放電測試中，先使用6.9kV rms的交流電壓 1 min，然后電壓降至 5.1kV rms 保持30s，在5.1kV rms測試的最后 5 s，局部放電的電荷積累必須小于 10 pC(判斷條件)。這樣設置的目的是第一階段較高電壓下可能產生的局部放電積累，必須在第二階段中先被清除然后再測試。

測試漆包線

CS19013系列有哪些獨特性能？

1、集交流耐壓、直流耐壓、絕緣測試、局部放電測試于一體。

2、測試源工作模式可以任意編程，測量更加柔性，適用于高頻變壓器、線纜、絕緣膜、高壓隔離集成電路（光耦、磁耦、隔離放大器、隔離式數字通信芯片等）、半導體高壓開關（IGBT、MOSFET等），及高壓絕緣組件（如隔離基板）、低容值高壓電容器等多種器件的安規+局放綜合測量需求。

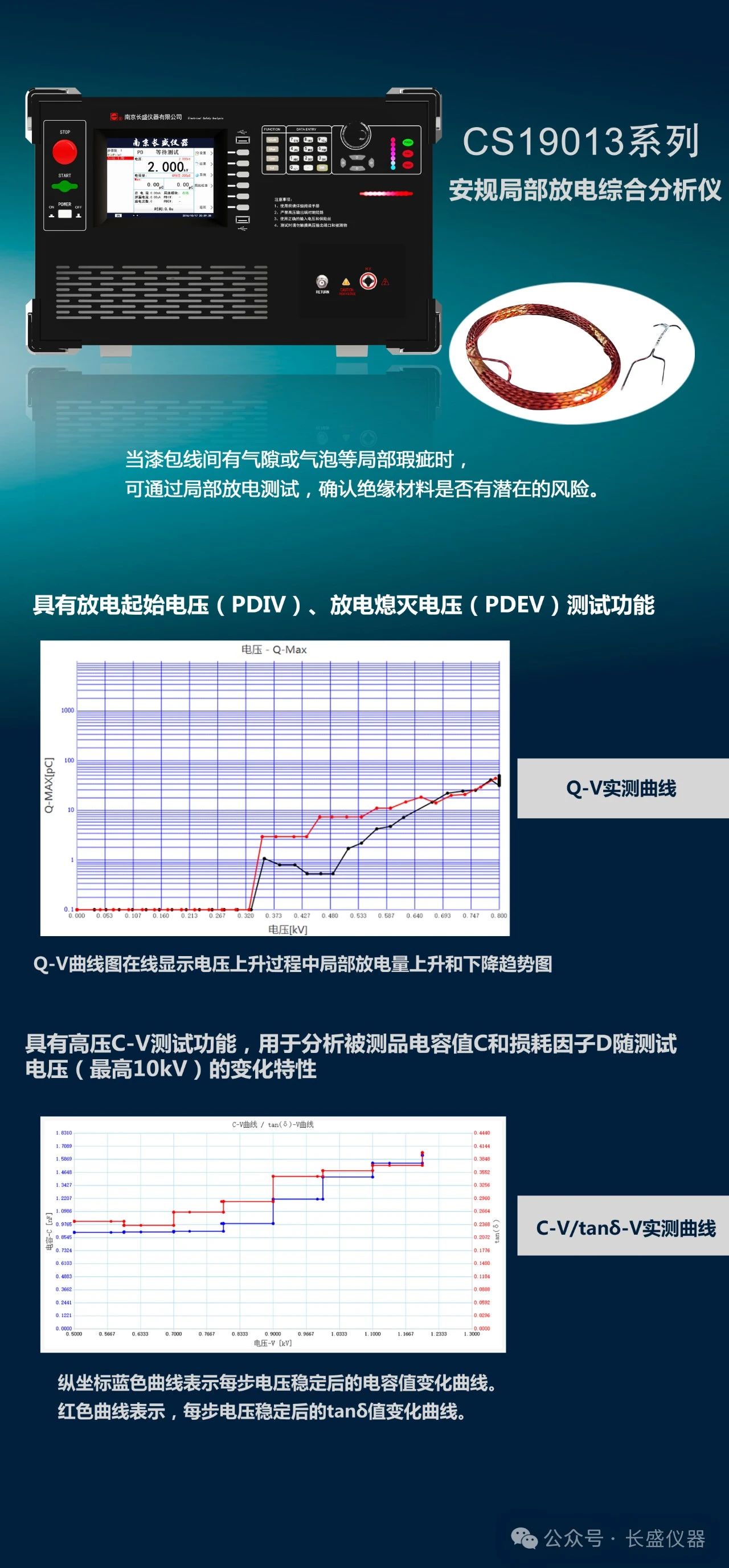

3、具有放電起始電壓（PDIV）、放電熄滅電壓（PDEV）測試功能等。

4、具有C-V測試功能，可高壓下測量電容交流阻抗特性，及電容（損耗）與交流電壓的關系。

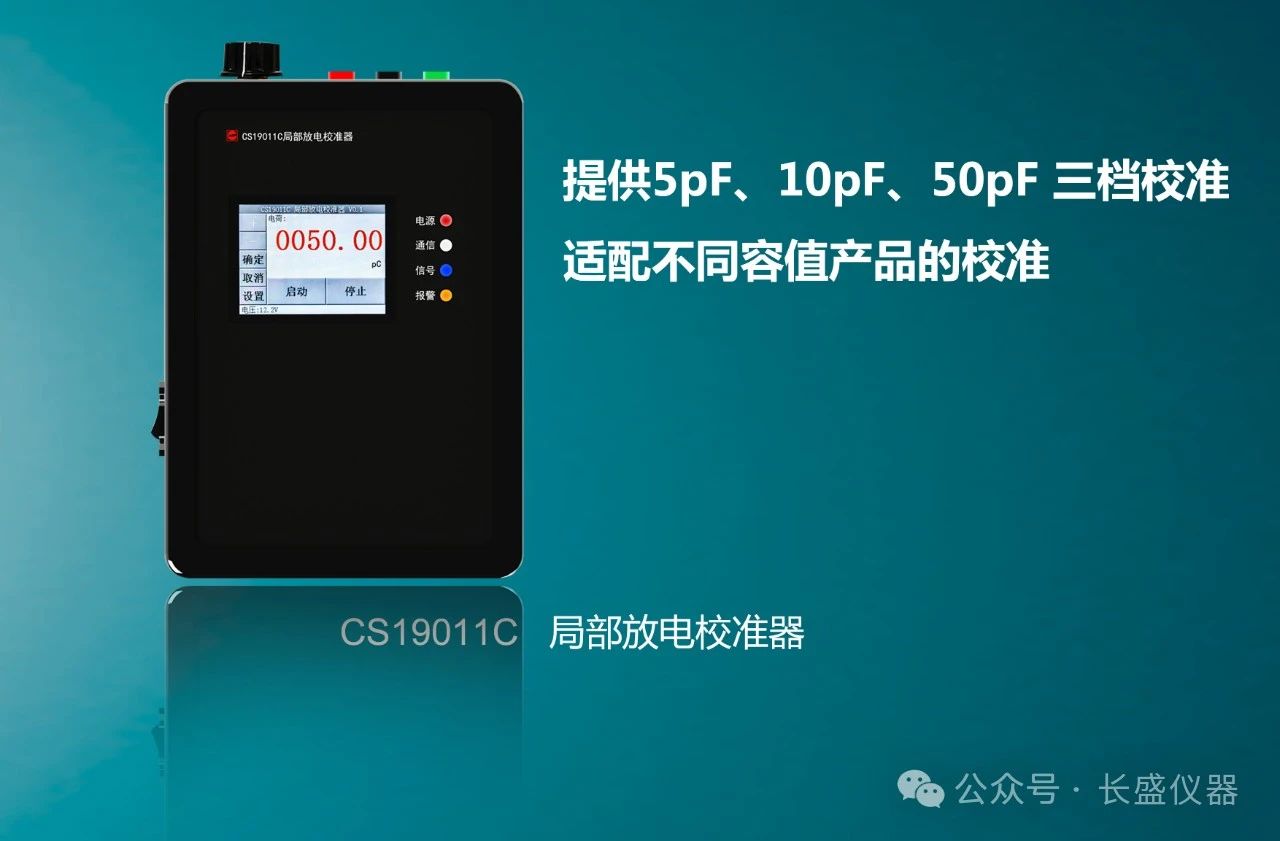

5、局部放電校準器提供5pF、10pF、50pF 三檔校準，適配不同容值產品的校準。

6、對于CS19010、CS19011型號，可選配HVCC（高壓接觸檢查）檢測功能，在施加高壓前，系統自動檢測被測品是否良好夾裝，如夾裝接觸不良，系統不進行高壓輸出，同時發出報警。

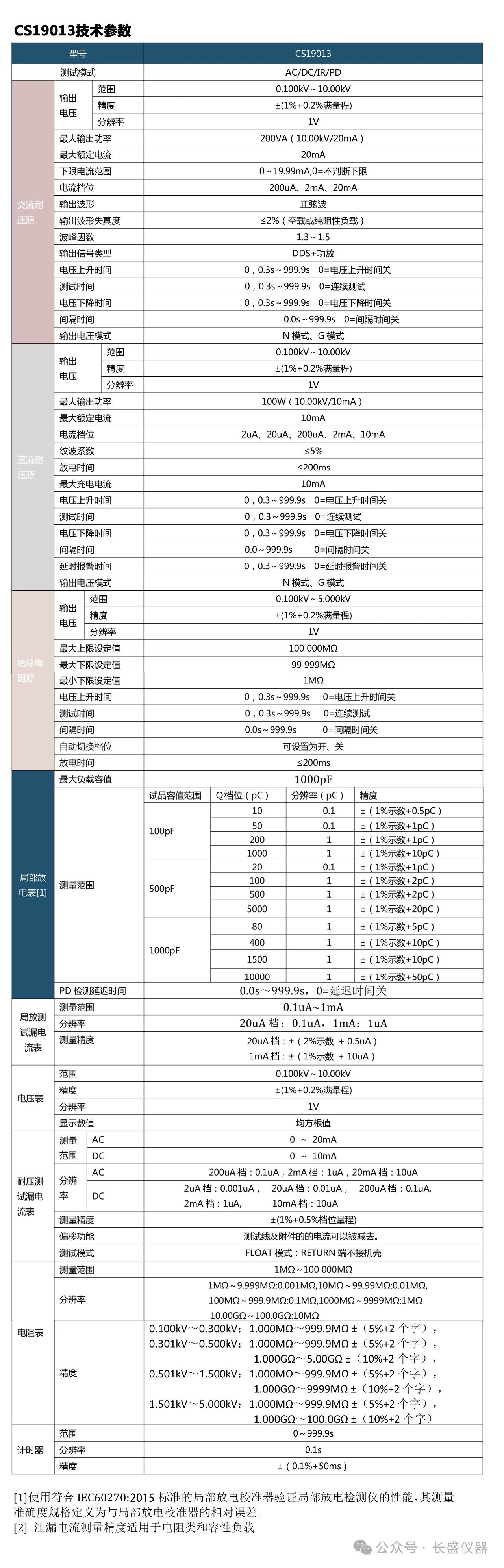

產品系列

CS19013集AC/DC耐電壓、絕緣電阻、局部放電測試于一體，可滿足各類客戶對材料絕緣性能的不同測試要求，亦可根據客戶需求定制。
