上圖表明，兩類熱像儀所獲得的數據明顯不同。微測熱輻射計熱像儀獲得的數據沿著長度方向表現出大而相對穩定的突起。而光子計數熱像儀的數據隨著時間的推移，溫度明顯有所不同。制冷型熱像儀表明，經過加熱的顯影輥組件在轉動的第一周時，由于與紙張接觸，溫度會有所降低。繼電器式控制器感應到降溫后，會全功率開啟加熱控制器。最后，當顯影輥加熱至預設溫度后，控制器會關閉加熱過程，由此反復進行。一幅圖像足以幫助研發工程師確認兩項事宜：檢測產品需要一臺光子計數熱像儀；如需獲得理想的設計目標，需要在加熱的顯影輥上加裝PID（比例積分微分）系統，而不是簡單的繼電器式溫度控制器。

案例二：

現在來看第2個例子，我們觀察快速旋轉風扇的葉片，為了精確測量葉片的溫度，我們嘗試獲得葉片的定格畫面。如你所料，如果沒有足夠快的曝光時間，拍攝的圖像將會很模糊。實際上，為了獲得真實的溫度讀數，我們又不能讓葉片停止轉動。

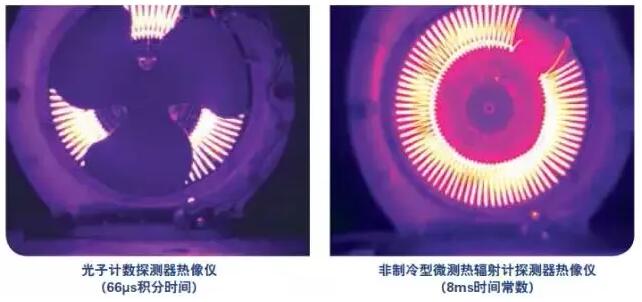

為了精確測量葉片表面與加熱線圈的溫度，注意制冷型熱像儀的快速積分時間如何獲得葉片的定格畫面。與之相反的是，因葉片轉速過快，非制冷型紅外熱像儀無法記錄葉片表面與加熱線圈的溫度。而且線圈被旋轉葉片所遮擋，所測的溫度將會偏低。

案例三：

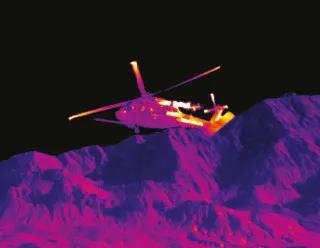

光子計數探測器拍攝的直升機螺旋槳的定格畫面

非制冷型微測輻射熱計探測器拍攝的直升機螺旋槳的模糊畫面

為了進一步說明問題，來看最后一例：測量直升機螺旋槳的熱效應。螺旋槳與空氣之間產生的摩擦會沿著螺旋槳形成一定的熱梯度，越靠近葉片尖端，溫度越高。使用非制冷微測熱輻射計熱像儀，無法有效地定格目標，不能準確地描述和測量真實的溫度。

4、根據任務目標選擇最合適的工具

為完成工作，選擇正確的熱像儀十分重要。如果選擇的熱像儀響應時間較慢，然后又使用高幀頻來獲取讀數，那么得到的數據可能是無效的。一般而言，非制冷紅外熱像儀的幀頻最高可達50幀/秒。當對快速熱瞬變事件檢測或?qū)l有一定要求時，最佳選擇通常是性能較高的制冷型光子計數熱像儀。然而，當不需要高幀頻時，非制冷型紅外探測器熱像儀自然是實惠之選。

FLIR A6700sc

FLIR T650sc

為滿足客戶的熱成像需求，F(xiàn)LIR提供各種制冷型銻化銦和碲鎘汞熱像儀，如：A6700sc，A6750sc，X6520/30/70sc，X6900sc，X8500sc。FLIR還提供各種非制冷式紅外熱像儀，包括入門級桌面實驗套件和像FLIR T650sc一樣的高端系統。專用鏡頭和軟件將讓您的紅外熱像儀解決方案滿足特定的應用。

FLIR高速與定格紅外成像雖然能夠拍攝定格快速移動目標，或定格快速升溫或冷卻目標的熱動態畫面，但如果工作中幀頻不需要超過50幀/秒。FLIR高速紅外熱像儀也并不一定適合你，適合自己的工具才是最好。
