同惠電子 TH6600 系列是一款可編程回饋式雙向直流電源，既可用作電源，也可用作電子負載，且兩種模式可以自動轉換，該儀器在3U的體積內集成了一臺15kW的電子負載，功能強大，能量能高效回饋到電網，節約能源，1臺TH6600相當于1臺電源+1臺負載。

A、中英文顯示，7英寸，24位色TFT LCD電容型觸摸屏

TH6600 系列采用了兩塊高速的 32 位處理器 LPC1788 和專業的 FPGA 芯片組成的嵌入式系統，具有功能全、結構緊湊、測試穩定、操作簡單以及良好的人機界面等特點，能很好地適應生產現場快速操作需要以及實驗室高精確度高穩定度的需要。

B、高功率密度：3U高、19英寸機箱寬，單機最大功率15kW

B1：寬范圍電源輸出，可最大擴展至480kW

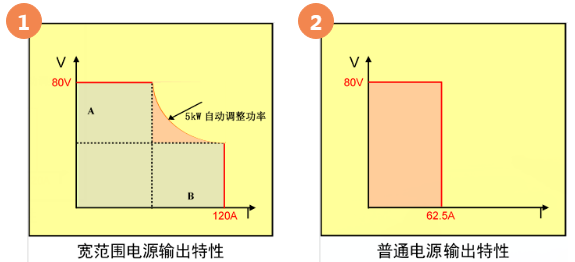

寬范圍電源較于普通電源具有更寬的輸出電壓、電流范圍，單型號電源可滿足客戶多規格產品的測試需求。電源的電壓與電流的輸出受極限功率的限制，減少輸出電流可獲得更高的電壓或者通過減少輸出電壓可以獲得更大的輸出電流，因此要比傳統的“矩陣”電源更加靈活。如圖所示：

B2：雙向電源

TH6600系列雙向回饋式大功率直流電源既可以作為源輸出（正向）電流，又可以作為載吸收（反向）電流，且無論在電源模式還是負載模式，都具有CV、CC、CR、CP操作，適用于電動汽車用電機、控制器、電動汽車動力總成系統等領域產品測試。

TH6600系列雙向回饋式大功率直流電源輸出和吸收電流時可快速無縫切換，有效避免電壓或電流過沖，適用于電池、電池封裝以及電池保護板等儲能設備測試。

C、回饋式能量吸收

TH6600系列雙向回饋式大功率直流電源作為負載時具有回饋式能量吸收功能，高達92.5%的能量回饋效率，可將電能直接返回用電網絡后直接利用，而非普通電源一樣直接以熱能消耗，大大降低了用戶的用電成本。

由于其直接電能反饋的特點，避免了熱能消耗帶來的儀器大體積、大熱量，以及為散發熱量而使用空調或其他制冷系統帶來的費用支出；同時也減少了噪音，避免了制冷過程中產生的溫室氣體或有害氣體對環境造成危害。

回饋式特點帶來的另一個優勢是，單機可以以小體積實現大功率（3U高度標準尺寸功率可達15kW），從而大大節省了安放儀器所需的體積。

D、內置各種函數發生器

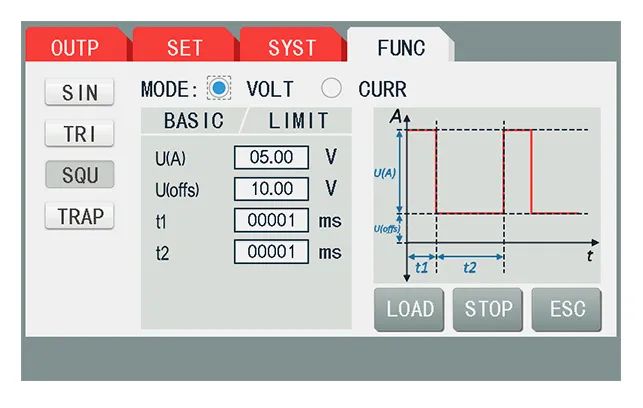

TH6600系列內置了可形成如下典型函數的真實函數發生器，并能將它們應用于輸出電壓或輸出電流上。波形可通過前面板設置，或通過上位機、USB上傳。儀器內置了如下標準波形，可隨時調用。
